Cấu Tạo Bộ Đo Côn Sụt Bê Tông Tiêu Chuẩn: Kích Thước Côn Và Que Đầm

Nếu được chế tạo và sử dụng đúng chuẩn, bộ đo côn sụt sẽ trở thành công cụ đáng tin cậy, hỗ trợ kỹ thuật viên đưa ra quyết định kịp thời và chính xác, góp phần bảo đảm độ bền, độ ổn định và an toàn cho công trình xây dựng.

Trong thi công bê tông, độ sụt (slump) là một trong những chỉ số quan trọng nhất quyết định tính thi công, khả năng bơm, độ đặc chắc và chất lượng cuối cùng của kết cấu. Để đo chính xác chỉ số này, bộ đo côn sụt bê tông (hay còn gọi là bộ thử độ sụt bê tông) là thiết bị không thể thiếu tại mọi công trường và phòng thí nghiệm.

1. Tầm quan trọng của thiết bị thử độ sụt trong kiểm soát chất lượng bê tông

Trong bối cảnh yêu cầu về độ bền và tuổi thọ của công trình ngày càng cao, kiểm tra độ sụt trở thành bước không thể thiếu trong quy trình thi công. Dù thiết kế của dụng cụ này khá đơn giản, nhưng nó lại mang đến dữ liệu có giá trị, giúp dự đoán khả năng đầm chặt, mức độ hoàn thiện bề mặt và mức nước – xi măng của hỗn hợp. Vì vậy, việc hiểu rõ cấu tạo của dụng cụ và cách thức vận hành giúp giảm thiểu sai số khi đánh giá hỗn hợp bê tông tươi.

Thử nghiệm độ sụt được tiêu chuẩn hóa tại nhiều quốc gia với mức sai số cho phép rất nhỏ, do đó cấu tạo từng chi tiết trên thiết bị phải được chế tạo chuẩn xác. Một bộ đạt chuẩn không chỉ đảm bảo độ bền, mà còn ảnh hưởng trực tiếp đến độ tin cậy của kết quả kiểm định.

2. Cấu tạo tổng quan của thiết bị đo độ sụt

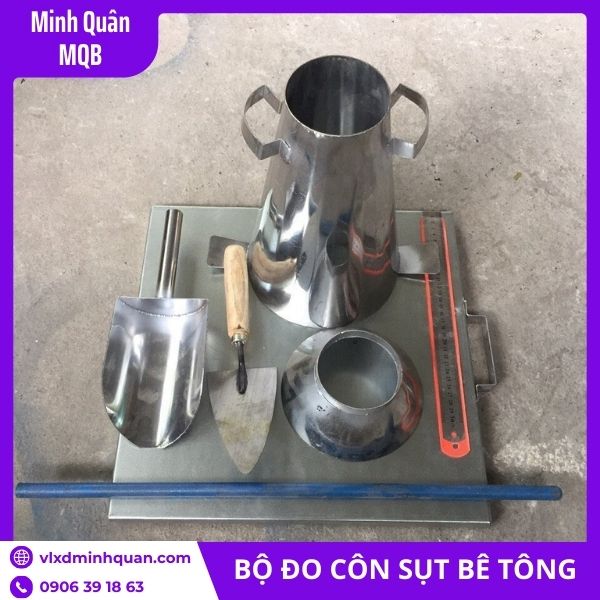

Một bộ đo côn sụt tiêu chuẩn thường bao gồm ba bộ phận chính: thân côn, que đầm và đế đặt. Mỗi bộ phận đều đảm nhận một vai trò cụ thể nhằm tạo nên quy trình thử nghiệm thống nhất.

2.1. Thân côn – Trung tâm của quá trình đo

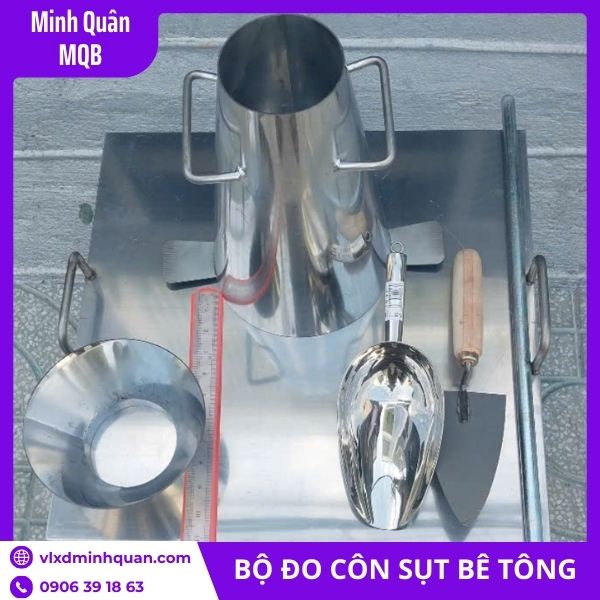

Thân côn là thành phần quan trọng nhất trong toàn bộ dụng cụ. Hình dáng đặc trưng là dạng hình nón cụt, cho phép xác định chính xác mức giảm chiều cao của hỗn hợp sau khi được nhấc khuôn. Một thân côn đạt chuẩn phải được chế tạo từ thép tấm hoặc hợp kim chống ăn mòn, đảm bảo độ bền khi tiếp xúc thường xuyên với xi măng và nước.

Côn thường có hai tay cầm ở phía trên và hai chân cố định ở thân dưới để người vận hành dễ dàng nén bê tông trong ba lớp mà không làm côn bị lệch. Độ cứng vững của thân côn cũng là yếu tố quan trọng giúp mẫu không bị biến dạng khi tháo khuôn.

2.2. Que đầm – Công cụ đảm bảo độ chặt

Que đầm là bộ phận giúp phân bố đều hỗn hợp trong khuôn theo từng lớp. Thông thường, thiết bị này được chế tạo bằng thép tròn mạ cứng, đầu tròn để hỗn hợp không bị cắt hoặc phá vỡ kết cấu hạt. Chiều dài que phải đủ lớn để xuyên qua toàn bộ chiều cao côn nhưng vẫn tạo cảm giác chắc tay khi thao tác.

Số lần đầm cho từng lớp bê tông được quy định rõ trong tiêu chuẩn, vì thế hình dáng và trọng lượng của que đầm có ảnh hưởng trực tiếp đến độ chặt của mẫu thử. Một que đầm đạt chuẩn sẽ mang lại độ đồng đều giữa các lớp, từ đó tạo nên kết quả đo độ sụt chính xác hơn.

2.3. Đế đặt – Nền tảng của độ chính xác

Ngoài thân côn và que đầm, đế đặt là bộ phận không thể thiếu trong bộ đo côn sụt. Đế thường được làm từ thép hoặc gang có bề mặt phẳng tuyệt đối, cho phép đặt khuôn ổn định và hạn chế tối đa độ rung khi đầm hoặc khi rút khuôn. Một bề mặt không phẳng sẽ khiến mẫu nghiêng, tạo ra kết quả méo hoặc sai số lớn.

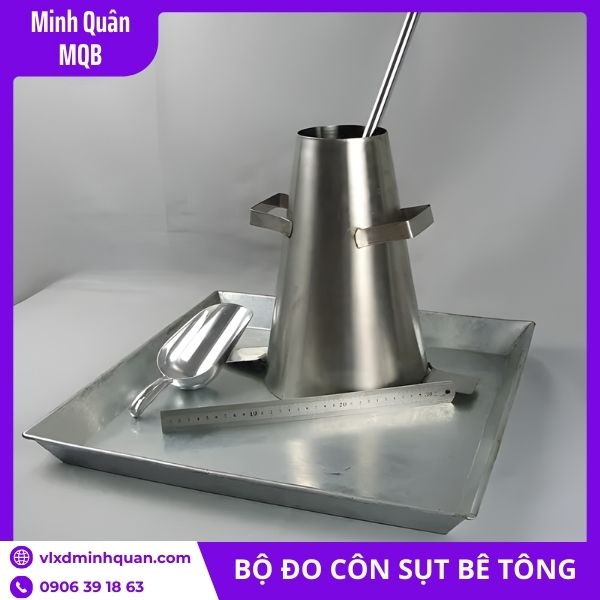

3. Kích thước tiêu chuẩn của côn sụt bê tông

Kích thước của côn sụt được thiết kế theo tiêu chuẩn quốc tế như ASTM C143 hoặc TCVN 3106. Mỗi thông số đều được tính toán để bảo đảm tính đồng nhất của phép thử:

Đường kính đáy lớn: Thông thường khoảng 200 mm
Đường kính miệng nhỏ: Khoảng 100 mm
Chiều cao côn: Xấp xỉ 300 mm
Độ dày kim loại: Từ 1,5–2 mm tùy thiết kế

Những thông số này được tối ưu để tạo ra sự cân bằng giữa khả năng tạo hình và độ ổn định khi tháo khuôn. Nếu đường kính thay đổi hoặc vật liệu quá mỏng, mẫu bê tông có thể bị méo hoặc trượt, dẫn đến kết quả không chính xác.

Việc tuân thủ đúng thông số kích thước còn giúp đồng bộ hóa quy trình giữa các đơn vị, hỗ trợ so sánh kết quả tại nhiều địa điểm khác nhau. Đây cũng là lý do tại sao thiết kế côn phải được kiểm tra định kỳ để tránh biến dạng do sử dụng lâu dài.

4. Vai trò của que đầm trong độ chính xác của phép thử

Một trong những yếu tố thường bị đánh giá thấp khi sử dụng bộ đo côn sụt chính là chất lượng của que đầm. Trên thực tế, thao tác đầm cần đạt được hai yêu cầu: tạo độ chặt đồng đều và không phá hủy cấu trúc hạt của hỗn hợp. Do đó:

Đường kính que đầm phải ổn định, thường khoảng 16 mm.
Chiều dài que nằm trong khoảng 600 mm để dễ thao tác.
Bề mặt mịn giúp hạn chế bê tông bám dính, giảm sai số lớp.

Một que đầm không đạt chuẩn — ví dụ bị cong hoặc rỗ mặt — dễ khiến hỗn hợp phân tầng hoặc bị nén không đều. Kết quả là mẫu sau khi rút khuôn có thể bị nghiêng hoặc không giữ được hình dạng theo chuẩn.

Để đảm bảo độ chính xác, kỹ thuật viên cần kiểm tra độ thẳng và trạng thái bề mặt của que đầm thường xuyên, đặc biệt khi sử dụng trong môi trường ẩm, nhiều xi măng hoặc sau thời gian dài.

5. Nguyên lý hoạt động của thiết bị

Quy trình đo độ sụt bao gồm nhiều bước, và mỗi bước đều dựa vào tính chính xác của cấu tạo thiết bị. Khi hỗn hợp được nén đủ ba lớp, kỹ thuật viên sẽ nhấc côn theo phương thẳng đứng với tốc độ đều. Hỗn hợp bê tông mất đi sự hỗ trợ của khuôn và sẽ chảy xuống. Mức chênh lệch chiều cao giữa mẫu và côn ban đầu chính là độ sụt.

Nhờ thiết kế cân đối của toàn bộ bộ đo côn sụt, khối hỗn hợp được giữ nguyên hình dạng ban đầu trong vài giây, cho phép đo chính xác khoảng cách chênh lệch. Điều này yêu cầu sự kết hợp hoàn hảo giữa thân côn không biến dạng, que đầm tạo độ chặt đồng đều và đế đặt phẳng tuyệt đối.

6. Sai số thường gặp và cách khắc phục

Ngay cả khi thiết bị đạt chuẩn, một số sai số vẫn có thể xuất hiện trong quá trình thử nghiệm. Dưới đây là các nguyên nhân thường gặp:

Thân côn bị méo: làm mẫu nghiêng khi rút khuôn.
Không đầm đúng số lần: gây phân tầng.
Đế đặt không sạch hoặc không phẳng: tạo áp lực không đều lên khối hỗn hợp.
Rút khuôn quá nhanh hoặc quá chậm: làm hỗn hợp bị xé hoặc bị kéo theo thành khuôn.

Giải pháp tốt nhất là kiểm tra thiết bị thường xuyên, huấn luyện kỹ thuật viên và chuẩn hóa quy trình thao tác. Với một bộ đo côn sụt đạt chuẩn và thao tác đúng kỹ thuật, kết quả thử nghiệm sẽ có độ tin cậy cao, giúp kiểm soát chất lượng trong thi công hiệu quả hơn.

Thiết bị đo độ sụt là công cụ quan trọng giúp kiểm chứng chất lượng của bê tông tươi ngay tại hiện trường. Từng chi tiết trong cấu tạo — từ kích thước côn, chất lượng vật liệu đến đặc tính của que đầm — đều góp phần tạo nên sự chính xác của phép thử. Việc nắm vững những yếu tố này không chỉ giúp kỹ sư đánh giá đúng tính công tác của hỗn hợp, mà còn nâng cao hiệu quả kiểm soát chất lượng trong suốt vòng đời dự án.

Nếu được chế tạo và sử dụng đúng chuẩn, bộ đo côn sụt sẽ trở thành công cụ đáng tin cậy, hỗ trợ kỹ thuật viên đưa ra quyết định kịp thời và chính xác, góp phần bảo đảm độ bền, độ ổn định và an toàn cho công trình xây dựng.
