Tấm đan bê tông chắn rác tiêu chuẩn

Tấm đan bê tông chắn rác, hay còn được gọi là tấm đan có rãnh thoát nước, là cấu kiện bê tông đúc sẵn được thiết kế đặc biệt để vừa che đậy mương thoát nước vừa kiểm soát lượng rác xâm nhập vào hệ thống. Nghe qua thì đơn giản, nhưng vai trò của nó trong vận hành một công trình hạ tầng thực sự quan trọng hơn rất nhiều người nghĩ.

1. Tấm đan có rãnh thoát nước là gì? Phân biệt với các loại tấm đan thông thường

Trong ngành xây dựng, tấm đan bê tông (hay còn gọi là nắp đan, tấm đậy mương) là cấu kiện phổ biến dùng để che phủ hệ thống thoát nước ngầm. Tuy nhiên, không phải loại tấm đan nào cũng có khả năng thoát nước một số chỉ đơn thuần là tấm bê tông đặc dùng để đi lại bên trên, không có chức năng thu nước.

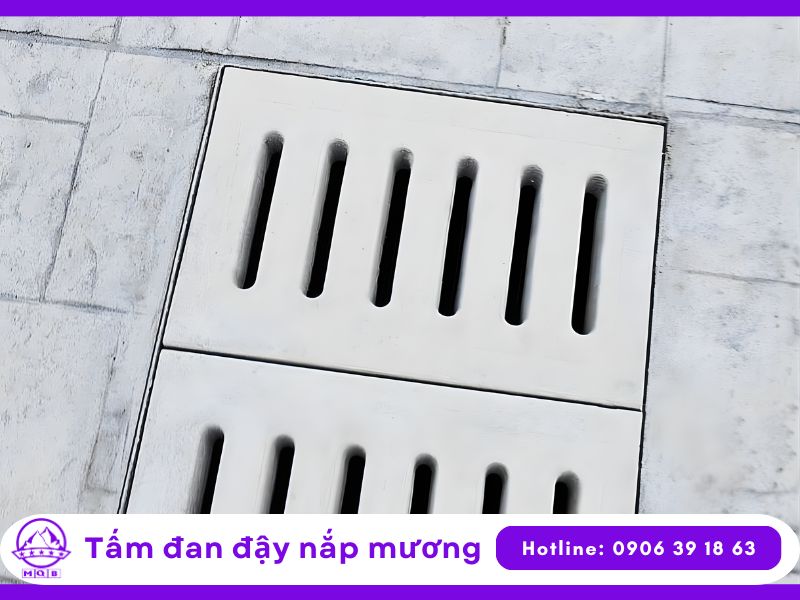

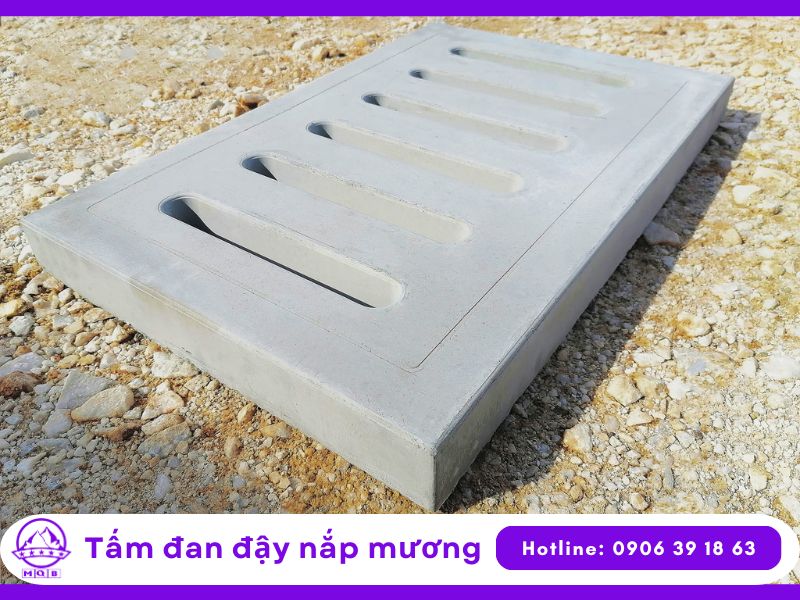

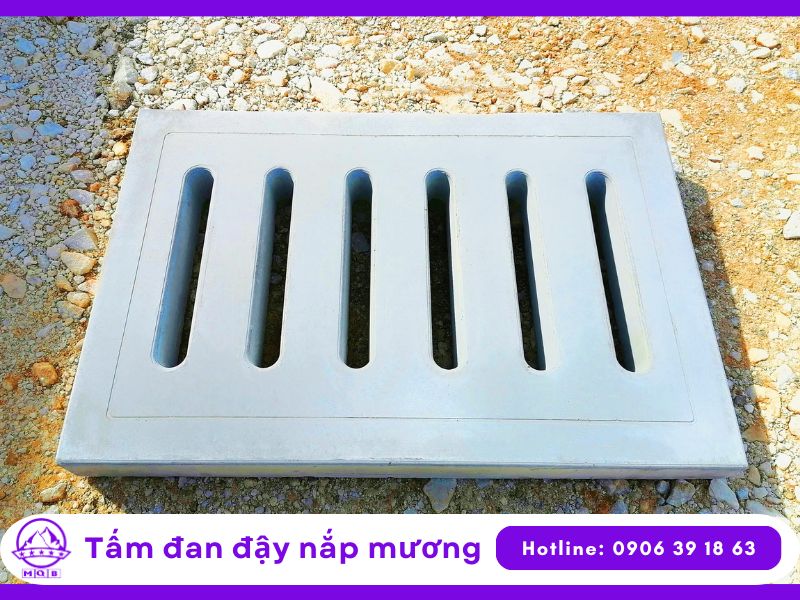

Loại tấm đan được đề cập trong bài viết này có cấu trúc hoàn toàn khác: bề mặt được bố trí các rãnh dài, thường chạy song song nhau theo chiều dọc hoặc ngang của tấm, tạo khoảng hở để nước mưa và nước chảy tràn có thể đi trực tiếp xuống lòng mương bên dưới. Phần khung xung quanh và các gân ngang giữ vai trò chịu lực, còn các khe hở chính là đặc điểm cốt lõi tạo nên chức năng thoát nước.

Điểm khác biệt rõ ràng nhất so với tấm đan thông thường là:

• Tấm đan thông thường: bề mặt liền khối, chỉ làm nhiệm vụ bịt kín và chịu tải phía trên, nước không thể chui qua.
• Tấm đan có rãnh: bề mặt được cắt xẻ thành các ô thoát, cho phép nước đi qua nhưng giữ lại rác thải, lá cây, đất cát có kích thước lớn chính vì vậy cái tên "chắn rác" ra đời từ đây.
• Loại có song sắt: thoát nước tốt hơn nhưng kém bền hơn theo thời gian, dễ bị gỉ sét và có thể gây nguy hiểm khi bị biến dạng.

Vai trò của phần rãnh trong thiết kế

Rãnh thoát nước không chỉ đơn thuần là khe hở. Kích thước rãnh, khoảng cách giữa các rãnh và tỷ lệ diện tích hở trên tổng diện tích tấm đều ảnh hưởng trực tiếp đến lưu lượng thoát nước. Nếu rãnh quá nhỏ, nước không kịp thoát và tràn ra mặt đường. Nếu rãnh quá rộng, tấm mất đi khả năng chắn rác và có thể gây nguy hiểm cho người đi bộ.

2. Cấu tạo và vật liệu — yếu tố quyết định chất lượng sản phẩm

Một tấm đan bê tông chắn rác đạt tiêu chuẩn không thể chỉ được nhìn nhận qua hình thức bên ngoài. Chất lượng thực sự nằm ở hai yếu tố cốt lõi: thành phần bê tông và hệ thống cốt thép bên trong.

Thành phần bê tông

Bê tông sử dụng trong sản xuất tấm đan thoát nước thường được yêu cầu đạt mác từ M200 đến M300, tương đương cấp độ bền B15–B22.5 theo TCVN 5574:2018. Cấp độ bền này đảm bảo tấm có thể chịu được tải trọng nén từ người đi bộ, xe máy hoặc một phần tải trọng phương tiện nhẹ tùy theo vị trí lắp đặt.

Hỗn hợp bê tông được phối trộn từ xi măng PCB40 hoặc PC40, cát vàng hoặc cát xây, đá dăm có đường kính hạt phù hợp (thường từ 0.5–1 cm cho các cấu kiện mỏng), phụ gia hóa học tăng đặc khi cần và nước sạch đạt tiêu chuẩn kỹ thuật.

Tỷ lệ nước/xi măng là thông số kỹ thuật ít được nhắc đến nhưng lại ảnh hưởng rất lớn đến độ bền lâu dài. Nếu tỷ lệ này quá cao, bê tông sau khi đông cứng sẽ xốp, dễ thấm nước và nhanh bị phá hủy trong môi trường ẩm đặc biệt bất lợi với các tấm đan tiếp xúc trực tiếp với nước thải và khí hậu nhiệt đới.

Hệ thống cốt thép bên trong

Dù tấm đan bê tông trông có vẻ giống nhau từ bên ngoài, nhưng sự khác biệt lớn nhất thường nằm ở lưới thép bên trong. Các sản phẩm đạt chuẩn sử dụng thép CB240-T hoặc CB300-T, bố trí theo lưới hai chiều với đường kính và khoảng cách phù hợp với kích thước tấm và tải trọng thiết kế.

Cốt thép đóng vai trò chịu lực kéo khi tấm bị uốn dưới tải trọng bê tông chịu nén tốt nhưng chịu kéo kém, do đó nếu không có thép, tấm dễ gãy vỡ khi chịu tải lệch tâm hoặc tải trọng cục bộ cao. Đây cũng là lý do các sản phẩm giá rẻ không đủ cốt thép thường có biểu hiện nứt vỡ chỉ sau vài tháng sử dụng.

3. Kích thước và tải trọng — thông số kỹ thuật quan trọng khi lựa chọn

Trên thị trường hiện nay, nắp đan bê tông thoát nước có rãnh được sản xuất theo nhiều kích thước khác nhau để phù hợp với đa dạng loại mương và công trình. Các kích thước phổ biến thường gặp bao gồm:

1. 40 × 60 cm, dày 6–8 cm: phù hợp cho mương thoát nước nhỏ trong khu dân cư, sân vườn, tuyến đường nội bộ ít phương tiện.
2. 50 × 100 cm, dày 8–10 cm: ứng dụng cho hệ thống thoát nước đô thị, tuyến đường nội khu chịu tải trọng phương tiện nhẹ đến trung bình.
3. 60 × 120 cm, dày 10–12 cm: dùng cho công trình hạ tầng quy mô lớn, đường giao thông có tải trọng cao.

​​​​​​​

Về tải trọng, thông số quan trọng nhất là khả năng chịu tải thiết kế (kN/m² hoặc tấn/tấm). Theo tiêu chuẩn tải trọng TCVN 2737:2023, các loại tấm đan thông dụng được phân loại:

1. Loại A15: chịu tải trọng 15 kN dùng cho vỉa hè, khu vực chỉ có người đi bộ.
2. Loại B125: chịu tải trọng 125 kN phù hợp cho bãi đỗ xe, đường nội khu.
3. Loại C250: chịu tải 250 kN áp dụng cho đường phố, khu công nghiệp.

​​​​​​​

Việc lựa chọn đúng cấp tải trọng không chỉ đảm bảo an toàn sử dụng mà còn tránh lãng phí đầu tư khi dùng cấp tải quá cao so với thực tế cần thiết.

4. Quy trình sản xuất tấm đan thoát nước đúng tiêu chuẩn

Không phải đơn vị nào cũng có quy trình sản xuất bài bản. Để nhận biết sản phẩm chất lượng, người mua cần hiểu ít nhất các bước căn bản trong quá trình tạo ra một tấm đan đạt chuẩn.

Từ nguyên liệu đến thành phẩm

Đầu tiên là khâu kiểm soát nguyên vật liệu đầu vào. Xi măng, cát, đá cần được kiểm tra độ ẩm, hàm lượng tạp chất và kích thước hạt trước khi đưa vào sản xuất. Thép cốt phải có chứng chỉ xuất xứ và kết quả thử nghiệm kéo từ đơn vị kiểm định độc lập.

Bước tiếp theo là gia công khuôn đúc và lắp đặt cốt thép. Khuôn phải đảm bảo kích thước chính xác và bề mặt nhẵn để tấm thành phẩm có hình dạng đồng đều. Cốt thép được buộc thành lưới và đặt vào khuôn với lớp bảo vệ bê tông (cover concrete) đủ dày để chống ăn mòn.

Hỗn hợp bê tông sau khi trộn được đổ vào khuôn và đầm chặt bằng máy rung. Đây là bước ảnh hưởng lớn đến độ đặc chắc của bê tông nếu bê tông không được đầm đủ, sẽ có nhiều bong bóng khí bên trong, làm giảm đáng kể cường độ.

Sau khi đổ bê tông, tấm được bảo dưỡng ẩm trong ít nhất 7 ngày (với điều kiện tự nhiên) hoặc xử lý bằng hơi nước (hấp nhiệt) để đạt cường độ nhanh hơn. Tấm đan chỉ được xuất xưởng khi đã đạt ít nhất 70% cường độ thiết kế, tương ứng với khoảng 28 ngày bảo dưỡng thông thường.

5. Ứng dụng thực tế của tấm đan bê tông có rãnh trong xây dựng

Loại cấu kiện này có mặt trong rất nhiều hạng mục xây dựng khác nhau, từ công trình nhỏ lẻ đến dự án hạ tầng đô thị quy mô lớn.

Hệ thống thoát nước đô thị và khu dân cư

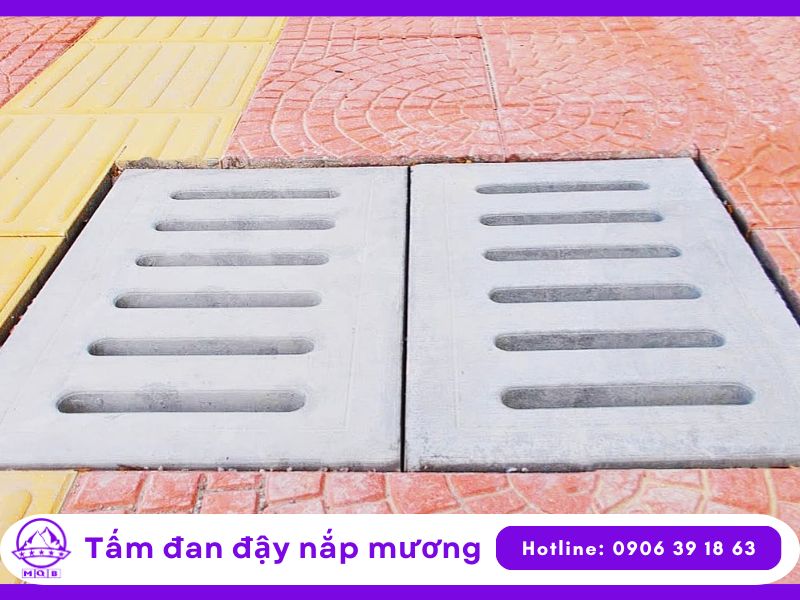

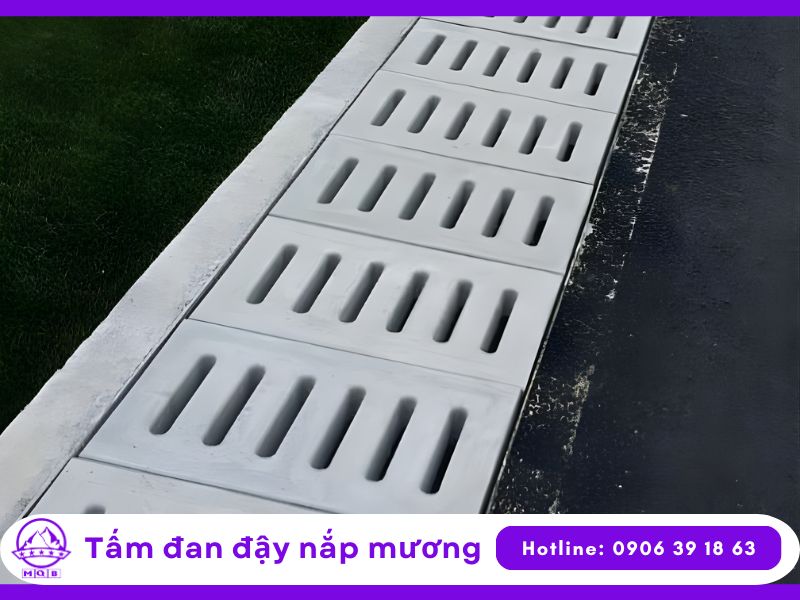

Đây là ứng dụng phổ biến nhất. Dọc theo các tuyến đường nội đô, tấm đan thoát nước được đặt trên miệng mương để thu nước mưa từ mặt đường. Thiết kế rãnh dọc giúp nước chảy nhanh xuống dưới trong khi rác thải, lá cây bị giữ lại trên bề mặt giảm thiểu tắc nghẽn bên trong đường ống.

Trong các khu dân cư mới, tấm đan bê tông chắn rác thường được dùng đồng bộ với hệ thống mương hộp bê tông đúc sẵn, tạo thành giải pháp thoát nước hoàn chỉnh, dễ thi công và bảo trì.

Khu công nghiệp và khu chế xuất

Trong môi trường công nghiệp, hệ thống thoát nước phải xử lý không chỉ nước mưa mà còn nước thải sản xuất có thể chứa dầu mỡ, hóa chất hoặc cặn công nghiệp. Tấm đan có rãnh ở đây cần đáp ứng yêu cầu cao hơn về khả năng chịu tải (thường từ C250 trở lên do xe tải ra vào thường xuyên) và đôi khi cần xử lý bề mặt chống hóa chất.

Công trình nông nghiệp và thủy lợi

Trong lĩnh vực nông nghiệp, nắp đan thoát nước bê tông được dùng để che kênh mương nội đồng, giúp tận dụng mặt bằng phía trên cho canh tác hoặc di chuyển, đồng thời hạn chế bốc hơi nước và tạp chất xâm nhập vào nguồn nước tưới. Đây là ứng dụng khá đặc thù nhưng ngày càng phổ biến tại các vùng canh tác nông nghiệp công nghệ cao.

6. Ưu điểm vượt trội so với các vật liệu thay thế

So sánh với các giải pháp thoát nước thay thế như song sắt, lưới thép, hoặc tấm nhựa, tấm đan bê tông thoát nước có những lợi thế rõ ràng mà các vật liệu khác khó cạnh tranh:

1. Tuổi thọ cao: Bê tông bền hơn thép trong môi trường ẩm, không bị gỉ sét và duy trì cấu trúc tốt trong 20–30 năm nếu được bảo dưỡng đúng cách.
2. Chi phí bảo trì thấp: Không cần sơn chống rỉ định kỳ như sắt thép, chỉ cần vệ sinh định kỳ để loại bỏ rác tích tụ.
3. An toàn hơn: Bề mặt bê tông chống trơn tốt hơn song thép khi ướt, giảm nguy cơ trượt ngã.
4. Chống trộm: Khác với nắp đan sắt thường bị tháo trộm để bán phế liệu, bê tông nặng và không có giá trị thu mua nên ít bị lấy cắp một vấn đề thực tế đang xảy ra ở nhiều đô thị.
5. Thi công nhanh: Là cấu kiện đúc sẵn, chỉ cần vận chuyển và lắp đặt tại chỗ, không cần gia công tại công trường.

7. Hướng dẫn lựa chọn sản phẩm phù hợp theo từng công trình

Không phải cứ chọn loại dày nhất, nặng nhất là tốt nhất. Lựa chọn đúng sản phẩm phụ thuộc vào đặc điểm cụ thể của từng công trình.

Xác định tải trọng sử dụng thực tế

Bước đầu tiên và quan trọng nhất là xác định ai hoặc cái gì sẽ đi qua trên tấm đan. Nếu chỉ có người đi bộ, cấp A15 là đủ. Nếu có xe máy và ô tô con, cần cấp B125. Nếu có xe tải hoặc xe nâng công nghiệp, cần tính từ C250 trở lên.

Lưu ý rằng tải trọng không phải là thứ có thể ước chừng tùy ý. Nếu sau này tuyến đường được nâng cấp hoặc lưu lượng phương tiện tăng lên, có thể cần thay thế toàn bộ hệ thống phát sinh chi phí không đáng có.

Kích thước khớp với hệ thống mương hiện có

Tấm đan cần khớp với khẩu độ mương bên dưới. Nếu tấm quá nhỏ sẽ bị lọt vào trong, nếu quá lớn sẽ không ổn định và tạo khe hở ở hai đầu. Cần đo đạc kỹ chiều rộng lòng mương và chọn tấm đan có kích thước phủ thêm từ 5–10 cm mỗi bên để gối lên thành mương.

Yêu cầu về lưu lượng thoát nước

Trong những khu vực có lượng mưa lớn hoặc diện tích thu nước rộng, nên chọn loại tấm có tỷ lệ rãnh hở lớn hơn để đảm bảo thoát nước đủ nhanh. Ngược lại, tại các vị trí có nhiều rác thải nhỏ như lá cây hay bụi đất, có thể cân nhắc rãnh hẹp hơn để ngăn rác tốt hơn dù lưu lượng giảm đi một phần.

8. Lắp đặt và bảo trì — những điều cần làm đúng từ đầu

Dù sản phẩm có chất lượng tốt đến đâu, nếu lắp đặt sai kỹ thuật thì tuổi thọ vẫn bị rút ngắn đáng kể. Một số nguyên tắc cơ bản cần tuân thủ:

1. Về nền đỡ: Thành mương phải được hoàn thiện phẳng và chắc trước khi đặt tấm. Nếu thành mương không đều, tấm đan sẽ chịu tải không đồng đều và dễ nứt vỡ. Có thể đệm một lớp vữa xi măng mỏng để san bằng trước khi đặt tấm.
2. Về khe nối: Giữa các tấm liền kề nên có khe hở nhỏ khoảng 5–10 mm để tránh hiện tượng nứt do giãn nở nhiệt. Khe này có thể được lấp bằng vữa xi măng hoặc chất trám đàn hồi tùy yêu cầu.
3. Về bảo trì định kỳ: Định kỳ 3–6 tháng nên kiểm tra và vệ sinh bề mặt rãnh, loại bỏ rác tích tụ để tránh bít kín rãnh. Kiểm tra các tấm có dấu hiệu nứt mặt hoặc vỡ góc để xử lý kịp thời trước khi hư hỏng lan rộng.

​​​​​​​

9. Những dấu hiệu nhận biết sản phẩm kém chất lượng

Thị trường vật liệu xây dựng hiện nay có không ít sản phẩm kém chất lượng được bán với giá thấp hơn đáng kể. Người mua không có chuyên môn dễ bị nhầm lẫn nếu chỉ nhìn bề ngoài. Dưới đây là một số dấu hiệu cần lưu ý:

• Bề mặt rỗ nhiều lỗ khí: Cho thấy bê tông không được đầm kỹ, cấu trúc bên trong không đặc chắc.
• Màu sắc không đồng đều hoặc có vệt trắng: Có thể do tỷ lệ phối trộn không ổn định giữa các mẻ trộn.
• Kích thước không đúng với công bố: Sai số quá lớn (trên 5 mm) ảnh hưởng đến việc lắp ghép và khả năng chịu lực.
• Không có tài liệu kiểm định hoặc chứng nhận xuất xưởng: Sản phẩm không có cơ sở để xác nhận đã đạt cường độ thiết kế.
• Giá thấp bất thường: Chênh lệch giá quá lớn so với mặt bằng thị trường thường đồng nghĩa với việc cắt giảm nguyên vật liệu hoặc rút ngắn thời gian bảo dưỡng.

10. Xu hướng phát triển — tấm đan bê tông trong hạ tầng đô thị bền vững

Trong bối cảnh các đô thị Việt Nam đang đẩy mạnh đầu tư vào hạ tầng thoát nước để ứng phó biến đổi khí hậu, nhu cầu về cấu kiện bê tông đúc sẵn chất lượng cao đang tăng trưởng rõ rệt. Theo quy hoạch phát triển đô thị và các chương trình chống ngập ở TP.HCM, Hà Nội và nhiều tỉnh thành khác, hệ thống mương thoát nước kết hợp nắp đan bê tông có rãnh đang được ưu tiên lựa chọn thay thế các hệ thống cũ.

Một hướng phát triển đáng chú ý là việc tích hợp thêm tính năng vào tấm đan. Một số đơn vị sản xuất đã bắt đầu nghiên cứu bề mặt chống trơn, tấm đan có màu sắc để phân biệt chức năng thoát nước, hoặc kết hợp với hệ thống thu hồi nước mưa cho các công trình xanh.

Bền vững, dễ bảo trì và thân thiện với ngân sách đầu tư công đó là những lý do khiến cấu kiện thoát nước bê tông đúc sẵn tiếp tục giữ vị trí quan trọng trong chiến lược phát triển hạ tầng đô thị nhiều thập kỷ tới.
