Tấm đan có lỗ thoát nước cần chừa khe bao nhiêu khi lắp đặt

Khi các dự án xây dựng cơ sở hạ tầng được triển khai, hệ thống thoát nước luôn là yếu tố then chốt mà các kỹ sư và công nhân phải chú ý. Trong số các thành phần của hệ thống này, tấm đan có lỗ thoát nước đóng vai trò không thể thiếu. Tuy nhiên, câu hỏi thường gặp từ những người tham gia dự án là: khi lắp đặt những tấm này, cần phải chừa khe bao nhiêu?

Đây không phải là chi tiết nhỏ mà có thể bỏ qua. Khoảng cách khe ảnh hưởng trực tiếp đến hiệu suất thoát nước, độ bền của tấm, và khả năng chịu lực của toàn bộ hệ thống.

Vai Trò Của Tấm Đan Trong Các Hệ Thống Thoát Nước

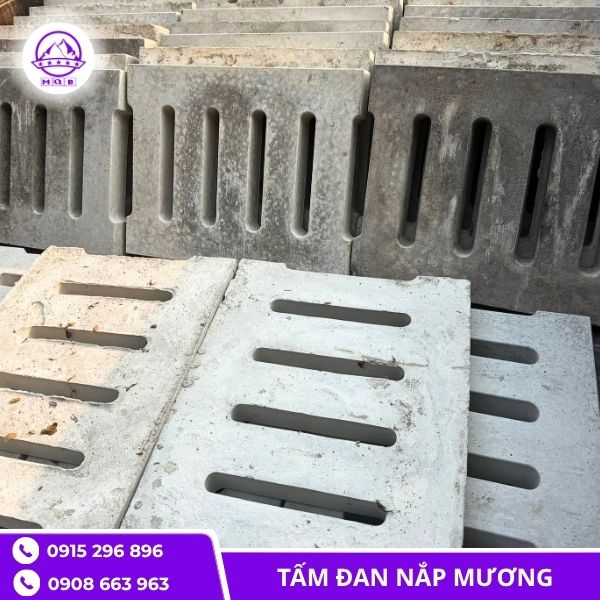

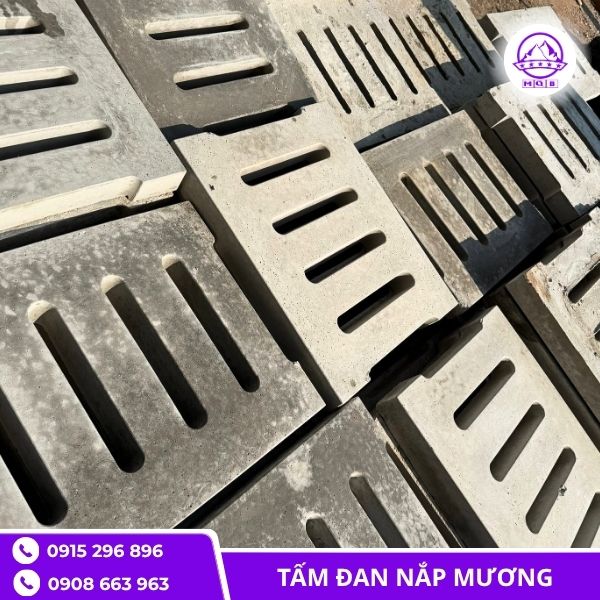

Tấm đan có lỗ thoát nước không phải là một thành phần được tạo hình bất kỳ. Thiết kế với những lỗ được sắp xếp có hệ thống, tấm này cho phép nước chảy qua trong khi giữ lại các vật liệu lớn hơn, ngăn chặn sự cản trở của rác thải rắn.

Khi được chế tạo từ bê tông cốt thép, tấm đan bê tông cốt thép có khả năng chịu lực cao, đặc biệt là trong những khu vực có lưu lượng nước lớn hoặc những bề mặt phải chịu tải trọng của phương tiện giao thông. Nhưng độc lập từ vật liệu, hiệu suất của tấm đan rãnh phụ thuộc phần lớn vào cách nó được lắp đặt.

Lý Do Phải Chừa Khe

Sự Giãn Nở Nhiệt Của Bê Tông

Bê tông, như bất kỳ vật liệu xây dựng nào, sẽ co lại và giãn nở khi nhiệt độ môi trường thay đổi. Nếu tấm đan có lỗ thoát nước được lắp đặt với khít khao, không có khoảng trống, những lực kỹ thuật từ sự giãn nở này sẽ tích lũy. Kết quả là tấm có thể bị nứt hoặc bong ra khỏi vị trí lắp đặt.

Các khe (hay còn gọi là khe lão hóa) được chừa ra chính là giải pháp để hấp thụ những chuyển động này. Thay vì buộc bê tông phải chịu lực, khe cho phép nó chuyển động một cách tự nhiên.

Tác Động Của Nước Và Độ Ẩm

Tấm đan bê tông cốt thép luôn tiếp xúc với nước. Nước không chỉ chảy qua các lỗ mà còn thấm vào lỗ rỗng bên trong bê tông. Khi nước đông lạnh vào mùa đông, nó sẽ giãn nở bên trong, tạo ra áp lực nội bộ đặc biệt lớn. Khe được chừa ra cho phép sự chuyển động này diễn ra mà không gây hư hại cho tấm.

Tải Trọng Động Và Ổn Định

Trên những tuyến đường có giao thông nặng, tấm đan có lỗ thoát nước phải chịu tải trọng liên tục từ các phương tiện. Nếu tấm được lắp quá chặt, những dao động này sẽ gây mệt vật liệu và dẫn đến nứt. Khe cho phép sự phân tán tải trọng và giảm ứng suất tập trung.

Tiêu Chuẩn Kỹ Thuật Cho Khoảng Cách Khe

Quy Chuẩn Quốc Gia Hiện Hành

Tấm đan rãnh bê tông phải tuân theo những tiêu chuẩn được công bố bởi các cơ quan quản lý kỹ thuật. Theo các quy chuẩn xây dựng hiện nay, khoảng cách khe tiêu chuẩn giữa các tấm đan có lỗ thoát nước nằm trong khoảng:

1. Cho những khu vực với nhiệt độ thay đổi không lớn: 10-15 mm
2. Cho những khu vực có khí hậu nóng hoặc những tuyến đường ở vùng cao: 15-20 mm
3. Cho những cấu trúc đặc biệt như cầu hoặc những công trình chịu tác động khí hậu lớn: 20-30 mm

Những con số này không phải được tính toán ngẫu hứng mà dựa trên những công thức kỹ thuật tính độ giãn nở tối đa của bê tông.

Ảnh Hưởng Của Điều Kiện Khí Hậu Địa Phương

Ở các vùng nhiệt đới nón ẩm như Việt Nam, biến độ nhiệt độ có thể lớn hơn so với những vùng ôn hòa. Mặc dù vậy, nhất là khi công trình nằm gần các khu vực có môi trường muối (như ven biển), khe được chừa ra cần đủ để tính đến sự giãn nở nhưng cũng không quá rộng để ngăn chặn sự xâm nhập của các tạp chất.

Một quy tắc thực tiễn mà nhiều kỹ sư xây dựng áp dụng là: chừa khe bằng khoảng 15 mm cho hầu hết các ứng dụng thông thường, sau đó điều chỉnh dựa trên những đặc tính cụ thể của từng dự án.

Hướng Dẫn Lắp Đặt Tấm Đan Có Lỗ Thoát Nước Với Khe Chính Xác

Chuẩn Bị Trước Lắp Đặt

Trước khi bắt đầu lắp đặt tấm đan bê tông cốt thép, cần phải kiểm tra các yếu tố:

1. Đo đạc chính xác chiều dài và chiều rộng của khu vực cần lắp tấm đan rãnh
2. Sử dụng các dụng cụ đo đạc tương ứng (thước kỹ thuật hoặc laser) để xác định vị trí chính xác của các điểm tựa
3. Xác minh tình trạng của bê tông cơ sở hoặc mặt đất là đẳng mức và sạch sẽ

Quá Trình Lắp Đặt và Duy Trì Khe

Khi tiến hành lắp đặt, công nhân cần:

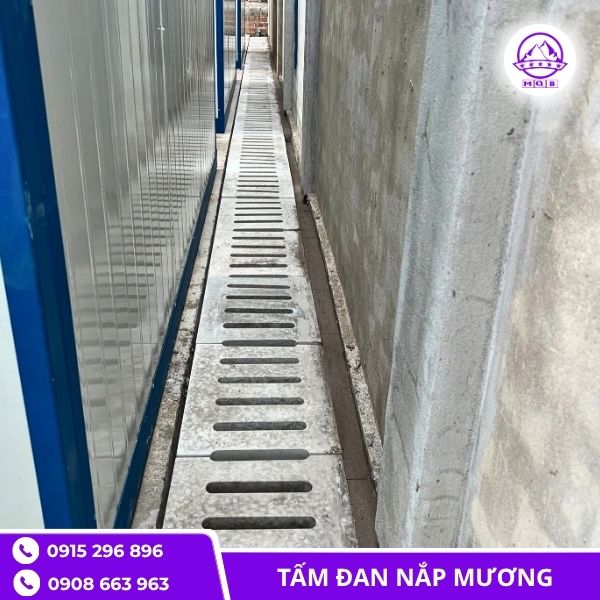

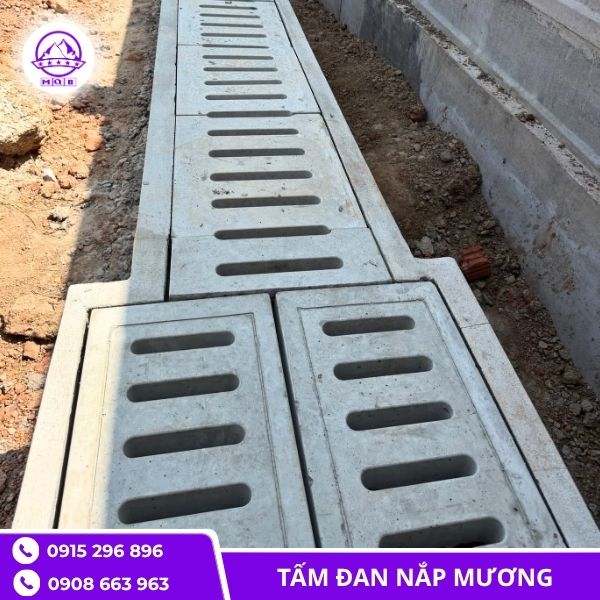

Đặt từng tấm đan có lỗ thoát nước một cách cẩn thận, sử dụng các tấm nhựa hoặc gỗ có độ dày bằng đúng khe tiêu chuẩn (thường là 15 mm) giữa các tấm. Những tấm này phục vụ như những "máy cấy" để đảm bảo khe phù hợp. Sau khi tất cả các tấm được đặt, tiến hành kiểm tra lại khoảng cách khe bằng thước hoặc các dụng cụ chuyên dụng. Điều chỉnh nếu cần thiết trước khi khuôn mẫu hoặc vật liệu kết dính khác được áp dụng.

Lựa Chọn Vật Liệu Điền Khe

Khe không nên để trống. Thay vào đó, chúng cần được điền bằng những vật liệu thích hợp:

1. Chất trám elastomer: Các chất trám dạng silicone hoặc polyurethane có khả năng giãn nở và co lại theo chuyển động của bê tông
2. Chất nút xốp: Được sử dụng làm lớp nền trước khi trám chất trám elastomer
3. Chất mastic polyurethane: Phù hợp cho những khu vực có lưu lượng nước lớn hoặc tác động khí hậu cao

Lựa chọn vật liệu phụ thuộc vào tính chất của nước (nước ngọt hoặc nước mặn), tần suất thay đổi nhiệt độ, và tuần suất bảo trì dự kiến.

Những Lỗi Phổ Biến Và Hậu Quả Khi Lắp Đặt

Khe Quá Nhỏ

Nếu khe được chừa quá nhỏ, có thể nhỏ hơn 10 mm, tấm đan bê tông cốt thép sẽ không có đủ chỗ để giãn nở. Kết quả là sự nứt vỡ và làm mất khả năng chịu lực của tấm. Hơn nữa, những lực này tích lũy theo thời gian và cuối cùng dẫn đến sự hỏng hóc đột ngột mà không có cảnh báo.

Khe Quá Lớn

Ngược lại, nếu khe quá lớn (vượt quá 30 mm), nó sẽ tạo ra những rồi rả nơi rác thải và các vật liệu khác có thể lọt vào. Việc này sẽ gây cản trở dòng chảy nước, giảm hiệu suất thoát nước của tấm đan có lỗ thoát nước và khó khăn trong bảo trì. Hơn nữa, nước và các chất lỏng khác có thể xâm nhập vào khe, làm yếu đi cấu trúc bê tông.

Vật Liệu Điền Khe Không Thích Hợp

Một lỗi khác là sử dụng những vật liệu điền khe không đàn hồi hoặc không tương thích với bê tông. Những vật liệu cứng sẽ vỡ thành từng mảnh khi bê tông co giãn, trong khi các vật liệu không tương thích sẽ tách rời khỏi khe theo thời gian. Cả hai trường hợp đều dẫn đến tình trạng khe hở và các vấn đề kéo theo.

Tác Động Của Khe Đúng Chuẩn Đến Tuổi Thọ Của Tấm Đan Rãnh

Một tấm đan bê tông cốt thép được lắp đặt với khe chính xác sẽ kéo dài tuổi thọ của nó đáng kể. Khe cho phép bê tông hoạt động theo cách nó được thiết kế, chứ không phải chịu những lực quá mức do các ràng buộc không phù hợp.

Trên thực tế, những công trình có hệ thống thoát nước lắp đặt đúng chuẩn với khe phù hợp thường yêu cầu bảo trì ít hơn, tính toán từ năm thứ 5 trở đi so với những công trình được lắp đặt không đúng chuẩn. Ngoài ra, khe được duy trì tốt cũng giảm thiểu sự thấm nước vào bê tông, làm chậm quá trình axit hóa và kéo dài tuổi thọ tổng thể của kết cấu.

Quy Trình Kiểm Tra Và Bảo Trì Khe Định Kỳ

Sau khi lắp đặt ban đầu, khe không phải là "đặt rồi quên". Chúng cần được kiểm tra định kỳ để đảm bảo vẫn ở tình trạng tốt.

1. Kiểm tra hàng năm: Sử dụng một chiếc thước hoặc cảm biến khoảng cách để đo độ rộng của khe. Nếu thấy rằng khe bị thu hẹp hoặc rộng hơn so với tiêu chuẩn ban đầu, điều này có thể chỉ ra những vấn đề tiềm ẩn cần được giải quyết.
2. Kiểm tra tình trạng vật liệu điền khe: Nếu vật liệu trám đã bắt đầu nứt vỡ, tách rời hoặc mất độ đàn hồi, cần phải thay thế. Quá trình này gọi là "lót lại khe" và là một phần quan trọng của bảo trì định kỳ.
3. Làm sạch khe: Những vật liệu để lại (bụi, cốt thải) trong khe có thể bị nén chặt theo thời gian, cản trở chuyển động của bê tông. Làm sạch khe bằng các dụng cụ phù hợp sẽ loại bỏ những vật liệu này.

Khe Không Phải Chi Tiết Tùy Tiện

Câu hỏi "tấm đan có lỗ thoát nước cần chừa khe bao nhiêu khi lắp đặt" không có một câu trả lời đơn giản duy nhất. Khoảng cách khe phụ thuộc vào nhiều yếu tố: khí hậu địa phương, tính chất của tấm đan bê tông cốt thép, tải trọng mà công trình phải chịu, và những yêu cầu cụ thể của từng dự án.

Tuy nhiên, hầu hết các ứng dụng thông thường sẽ yêu cầu khe trong khoảng 15 mm, có thể điều chỉnh từ 10 đến 30 mm tùy thuộc vào hoàn cảnh. Điều quan trọng hơn là hiểu được lý do tại sao khe lại cần thiết và cách duy trì nó để đảm bảo rằng hệ thống thoát nước hoạt động tối ưu trong suốt vòng đời của công trình.

Một hệ thống thoát nước được thiết kế tốt, với tấm đan rãnh được lắp đặt chính xác và được bảo trì định kỳ, sẽ cung cấp nhiều năm dịch vụ đáng tin cậy. Từ khoảng cách khe đúng chuẩn cho đến việc lựa chọn vật liệu điền khe phù hợp, mỗi bước đều góp phần vào thành công của công trình xây dựng.
