Con lươn bê tông giúp tổ chức giao thông an toàn ra sao

Tốc độ và chiều ngược nhau cách nhau chỉ bằng một vạch sơn kẻ đường. Về lý thuyết thì đủ, nhưng thực tế hàng ngàn vụ tai nạn va chạm đối đầu xảy ra mỗi năm tại Việt Nam cho thấy vạch sơn không phải ranh giới vật lý đủ để giữ phương tiện trong làn của mình khi người lái mất tập trung, buồn ngủ hoặc mất lái.

Con lươn bê tông xuất hiện trong hạ tầng giao thông như một giải pháp thoát ra khỏi câu hỏi đó. Không phải bằng cách dựa vào ý thức người lái mà bằng cách đặt một rào cản vật chất đủ nặng, đủ vững để xe không thể tự ý vượt qua. Mỗi cấu kiện bê tông đặt giữa hai làn đường, mỗi đoạn phân cách tạm thời tại công trình thi công hay mỗi hàng con lươn quanh nút giao đều là một quyết định kỹ thuật có cơ sở về an toàn.

Con lươn bê tông là gì và tại sao tên gọi phản ánh đúng hình dạng?

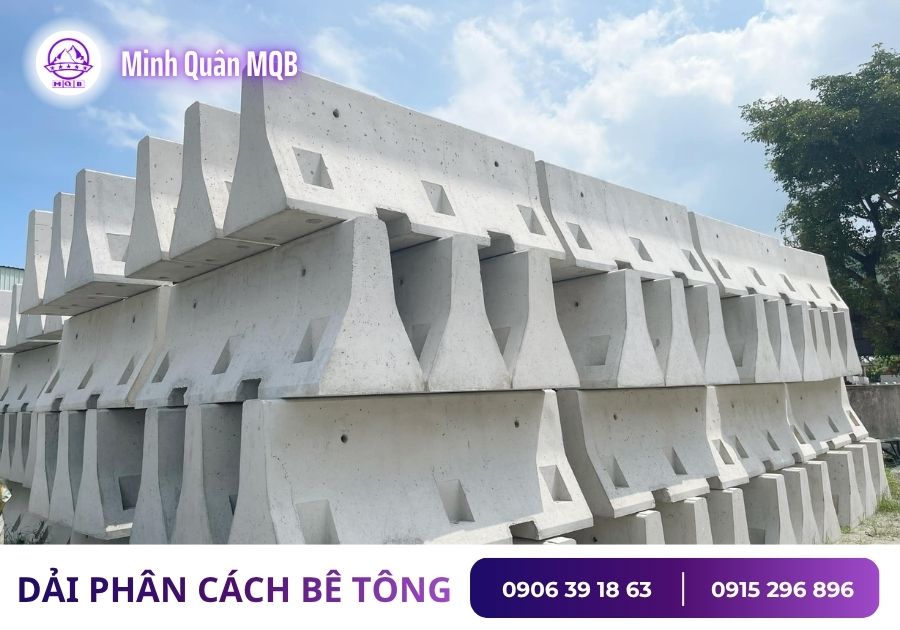

Con lươn bê tông là tên gọi thông dụng trong ngành xây dựng và giao thông tại Việt Nam để chỉ cấu kiện dải phân cách bê tông đúc sẵn hình dạng đặc trưng: phần đáy rộng loe ra, thân thu hẹp dần và đỉnh tương đối hẹp, mặt cắt ngang giống hình con lươn hoặc hình thang cân không đều. Cấu kiện thường dài từ 1m đến 2m, nặng từ 300kg đến hơn 1 tấn tùy kích thước.

Tên gọi "con lươn" xuất phát trực tiếp từ hình dạng mặt cắt ngang: thân cấu kiện uốn cong mềm mại với hai vùng vát khác nhau ở chân và vai, tạo ra đường profile không thẳng góc. Người trong ngành giao thông và xây dựng nhìn vào hàng cấu kiện xếp dọc đường và thấy rõ sự liên tưởng. Tên gọi kỹ thuật chính xác hơn là dải phân cách bê tông cốt thép đúc sẵn kiểu New Jersey hoặc F-shape, nhưng trong giao tiếp hàng ngày tại công trường, con lươn bê tông là tên được dùng phổ biến nhất.

Điều đáng lưu ý là tên gọi con lươn không phải tên thống nhất trên toàn quốc. Tại một số tỉnh miền Bắc, cấu kiện này còn được gọi là tăng-xe bê tông hoặc đơn giản là dải phân cách. Ở miền Nam, con lươn là tên gọi phổ biến nhất. Sự đa dạng tên gọi này phản ánh thực tế là cấu kiện này có mặt từ rất lâu trong hạ tầng giao thông Việt Nam trước khi các tiêu chuẩn kỹ thuật thống nhất tên gọi chính thức.

Cơ chế an toàn giao thông của dải phân cách bê tông: Không phải ngăn chặn mà là định hướng

Hiểu nhầm phổ biến nhất về con lươn bê tông là nghĩ rằng nó hoạt động như một bức tường ngăn chặn xe. Thực ra cơ chế hoạt động tinh tế hơn thế và chính sự tinh tế đó là lý do tại sao hình dạng profile của cấu kiện được thiết kế rất kỹ lưỡng.

Khi một phương tiện va chạm vào dải phân cách bê tông loại New Jersey hoặc F-shape ở tốc độ vừa phải, profile hai vùng vát phía chân tạo ra lực dẫn hướng bánh xe trở lại làn đường thay vì bị bật sang phía đối diện. Phần chân loe rộng nâng đỡ bánh xe lên và phần vai vát tạo lực hướng xe về phía cũ. Xe giảm tốc dần và dừng lại hoặc tiếp tục đi trong làn thay vì bị hất lên hoặc lật nhào.

Nguyên lý định hướng va chạm và tại sao profile quan trọng

Hai kiểu profile phổ biến nhất trong thực tế là New Jersey và F-shape, mỗi loại có hai vùng vát với góc độ khác nhau.

1. Profile New Jersey có góc vát chân khoảng 55 độ và góc vát vai khoảng 84 độ. Cấu trúc này tạo ra hiệu ứng định hướng xe tốt hơn trong va chạm tốc độ thấp đến trung bình, phù hợp với đường đô thị và đường cấp thấp. Khi bánh xe cán vào phần chân cấu kiện, lực nâng hướng xe ra khỏi cấu kiện theo hướng song song với đường.
2. Profile F-shape có phần chân gần như thẳng đứng và phần vai vát hơn. Thiết kế này phù hợp với đường tốc độ cao hơn, nơi va chạm có thể xảy ra với tốc độ và năng lượng lớn hơn. Xe khi va vào không bị bật ngược lại nguy hiểm mà được hấp thụ một phần năng lượng va chạm và định hướng dọc theo cấu kiện.

Điểm mấu chốt là: cả hai profile đều thiết kế để xe thoát ra được sau va chạm nhẹ, không phải để xe bị chặn cứng. Chặn cứng xe va chạm ở tốc độ cao có thể gây lật xe hoặc va chạm thứ cấp nguy hiểm hơn. Định hướng xe trở về làn đường của mình là kết quả an toàn hơn trong hầu hết các tình huống thực tế.

Trọng lượng cấu kiện và vai trò của quán tính

Con lươn bê tông nặng từ 300kg đến hơn 1 tấn mỗi đốt không phải vô tình. Trọng lượng lớn tạo ra quán tính chống dịch chuyển khi xe va vào. Cấu kiện càng nặng, lực cần thiết để dịch chuyển nó càng lớn, và năng lượng xe truyền vào khi va chạm sẽ được hấp thụ vào việc gây biến dạng nhỏ của cấu kiện và hệ thống kết nối hơn là dịch chuyển toàn bộ hàng con lươn.

Với hàng con lươn được kết nối với nhau bằng thanh thép hoặc chốt khóa đầu đuôi, lực va chạm còn được phân tán ra nhiều cấu kiện liền kề, giảm thêm mức độ dịch chuyển của điểm va chạm. Đây là lý do tại sao các tiêu chuẩn lắp đặt đều yêu cầu kết nối các đốt con lươn với nhau, không được đặt rời rạc từng đốt đơn lẻ.

Các loại con lươn bê tông phổ biến và ứng dụng thực tế

Dải phân cách bê tông không phải một sản phẩm duy nhất mà là một họ sản phẩm với các biến thể kích thước, khối lượng và chức năng khác nhau, phù hợp với từng loại ứng dụng cụ thể.

Con lươn loại nhỏ và trung bình cho phân luồng giao thông đô thị

Loại con lươn bê tông phổ biến nhất tại đô thị Việt Nam có chiều cao từ 600mm đến 800mm, chiều dài 1m đến 1,5m và khối lượng từ 300kg đến 700kg. Đây là kích thước phù hợp với tổ chức giao thông tại các nút giao, phân luồng một chiều trong nội đô và tạo đảo giao thông tạm thời.

Kích thước này cân bằng giữa hiệu quả phân cách và khả năng di chuyển khi cần điều chỉnh. Một xe nâng hoặc xe cẩu nhỏ có thể di chuyển cấu kiện 300 đến 500kg mà không cần thiết bị hạng nặng, điều này quan trọng trong các tình huống điều chỉnh tổ chức giao thông linh hoạt trong đô thị.

Con lươn loại lớn cho dải phân cách cố định và đường cao tốc

Con lươn bê tông kích thước lớn với chiều cao 800mm đến 1000mm, dài 2m và khối lượng từ 700kg đến hơn 1 tấn được dùng cho dải phân cách cố định trên quốc lộ, đường cao tốc và đường có tốc độ thiết kế cao. Trọng lượng lớn hơn tăng khả năng kháng dịch chuyển khi va chạm tốc độ cao và chiều cao lớn hơn tăng hiệu quả che chắn ánh đèn pha từ chiều ngược lại.

Dải phân cách cố định bằng con lươn bê tông loại lớn thường được lắp đặt kết hợp với liên kết cứng xuống nền đường bằng bu lông thép, biến hàng con lươn từ vật thể độc lập có quán tính thành kết cấu gắn liền với mặt đường. Đây là tiêu chuẩn yêu cầu của nhiều dự án đường quốc lộ và cao tốc.

Con lươn bê tông cho bảo vệ công trường thi công

Công trường thi công trên và ven đường là một trong những môi trường nguy hiểm nhất cho cả người lao động và người tham gia giao thông. Con lươn bê tông phân cách khu vực thi công với làn xe đang lưu thông đóng vai trò tường bảo vệ di động trong tình huống này.

Ứng dụng này đặt ra một số yêu cầu khác so với dải phân cách cố định. Cấu kiện cần được di chuyển khi tuyến công tác thay đổi, vì vậy kết nối giữa các đốt thường dùng chốt tháo lắp nhanh thay vì bu lông cố định. Bố trí con lươn bảo vệ công trường cần đảm bảo đủ khoảng cách an toàn giữa ranh giới thi công và làn xe lưu thông theo tiêu chuẩn TCVN 11823 về thiết kế đường.

Đảo phân làn và nút giao phức tạp

Tại các nút giao có nhiều làn xe, đảo phân làn bằng con lươn bê tông tạo ra cấu trúc vật lý hướng dẫn phương tiện đi đúng làn theo từng hướng. Khác với vạch sơn chỉ là chỉ dẫn thị giác, đảo bê tông là rào cản vật lý buộc phương tiện phải đi theo luồng thiết kế.

Hiệu quả của đảo phân làn bê tông rõ rệt nhất tại các nút giao phức tạp nơi người lái xe lần đầu qua lại dễ bị lạc hướng. Khi đảo bê tông đặt đúng vị trí theo thiết kế lưu lượng, dòng xe tự nhiên đi đúng làn mà không cần biển báo phức tạp hay cảnh sát giao thông thường xuyên hiện diện.

Nguyên tắc bố trí con lươn bê tông đúng kỹ thuật để phát huy hiệu quả an toàn

Chọn đúng loại con lươn bê tông mới là bước đầu. Bố trí không đúng có thể biến công cụ an toàn giao thông thành nguy cơ tai nạn mới. Có một số nguyên tắc bố trí không phải ai cũng biết nhưng quyết định hiệu quả thực tế.

Khoảng cách giữa điểm bắt đầu hàng con lươn và điểm nguy hiểm

Một trong những sai lầm hay gặp trong bố trí con lươn bê tông tại công trường và tại các điểm điều chỉnh giao thông là bắt đầu hàng cấu kiện quá gần điểm cần bảo vệ. Người lái xe cần thời gian nhận biết và phản ứng trước khi đến điểm thay đổi làn đường. Ở tốc độ 60 km/h, thời gian phản ứng trung bình 1,5 giây tương đương khoảng cách 25m.

Hàng con lươn cần được bắt đầu ở khoảng cách đủ để người lái nhìn thấy và điều chỉnh tốc độ, hướng trước khi đến điểm bắt đầu phân luồng thực sự. Khoảng cách tối thiểu tham khảo theo tốc độ:

1. Tốc độ 30 km/h: tối thiểu 30m trước điểm phân luồng.
2. Tốc độ 50 km/h: tối thiểu 50m trước điểm phân luồng.
3. Tốc độ 60 km/h: tối thiểu 80m trước điểm phân luồng.
4. Tốc độ 80 km/h trở lên: cần tính toán theo từng trường hợp cụ thể với kỹ sư giao thông.

Trước điểm bắt đầu hàng con lươn, cần đặt biển cảnh báo sớm và có thể đặt các cọc phản quang hoặc đèn cảnh báo nhấp nháy để tăng nhận biết về đêm.

Hướng lắp đặt và chiều dòng chảy giao thông

Khi hàng con lươn bắt đầu từ một điểm và dẫn dắt dòng xe vào làn mới, hàng cấu kiện cần được đặt theo hướng dần dần, không đột ngột. Góc lệch giữa hàng con lươn và hướng xe ban đầu không nên vượt quá 1:10 (nghĩa là chuyển sang ngang 1m trong chiều dài 10m tiến). Góc lệch lớn hơn buộc xe phải đánh lái đột ngột và tăng nguy cơ tai nạn, đặc biệt với xe tải dài.

Tại điểm kết thúc hàng con lươn, tương tự cần có đoạn thoát dần dần để xe ra khỏi làn bị thu hẹp một cách an toàn. Kết thúc đột ngột một hàng con lươn tạo ra điểm "bẫy" nơi xe không kịp phản ứng khi làn đường đột nhiên rộng ra hoặc thay đổi.

Kết nối giữa các đốt và đảm bảo tính liên tục

Các đốt con lươn bê tông không được phép đặt rời nhau có khe hở giữa các đốt. Khe hở dù chỉ vài chục centimet là điểm yếu trong hàng phân cách: bánh xe nhỏ có thể lọt vào khe, người đi bộ có thể chui qua và nhất là hàng cấu kiện mất tính liên kết ngang, làm giảm khả năng phân tán lực va chạm.

Kết nối đầu đuôi các đốt có thể thực hiện bằng chốt thép cắm vào lỗ chuyên dụng ở hai đầu mỗi cấu kiện (phù hợp với bố trí tạm thời cần tháo lắp linh hoạt) hoặc bằng bu lông và tấm thép liên kết (phù hợp với dải phân cách cố định lâu dài). Cả hai cách đều yêu cầu kiểm tra định kỳ vì chốt và bu lông có thể bị lỏng do rung động giao thông.

Phản quang và chiếu sáng bổ sung

Bê tông màu xám trắng của con lươn bê tông có thể nhìn thấy tương đối tốt ban ngày trong điều kiện thời tiết bình thường. Ban đêm hoặc trong điều kiện sương mù và mưa to, khả năng nhận biết giảm đáng kể.

Gắn tấm phản quang hoặc mắt mèo phản quang lên mặt và đỉnh của con lươn là biện pháp bổ sung tầm nhìn đêm đơn giản và hiệu quả. Tại các vị trí nguy hiểm cao hoặc cần bảo vệ tuyệt đối như rào chắn công trường gần làn xe cao tốc, đèn cảnh báo màu vàng hoặc đỏ nhấp nháy chạy điện pin năng lượng mặt trời là giải pháp bổ sung phổ biến.

Tiêu chuẩn kỹ thuật sản xuất dải phân cách bê tông và cách kiểm tra chất lượng

Không phải mọi con lươn bê tông trên thị trường đều đáp ứng yêu cầu kỹ thuật cho ứng dụng giao thông. Cấu kiện kém chất lượng có thể vỡ khi va chạm và tạo ra mảnh bê tông nguy hiểm trên đường. Hiểu yêu cầu kỹ thuật tối thiểu giúp mua đúng sản phẩm.

Mác bê tông và cốt thép

Dải phân cách bê tông cho ứng dụng giao thông cần đạt tối thiểu mác B25 đến B30. Bê tông mác thấp hơn dễ vỡ khi va chạm, đặc biệt ở các góc cạnh và điểm mỏng của profile. Cốt thép gia cường giúp cấu kiện sau va chạm không vỡ rời thành mảnh nguy hiểm mà giữ nguyên hình dạng tổng thể dù có vết nứt.

Cấu kiện không cốt thép (bê tông thuần) có giá thành thấp hơn nhưng không phù hợp với vị trí có tốc độ cao hoặc mật độ phương tiện lớn. Khi bị va chạm mạnh, bê tông thuần vỡ đột ngột thành nhiều mảnh nhỏ nguy hiểm cho các phương tiện phía sau.

Kiểm tra profile và kích thước khi nhận hàng

Profile cấu kiện cần đúng theo thiết kế vì như đã phân tích, góc vát và hình dạng mặt cắt quyết định cơ chế định hướng xe va chạm. Sai lệch profile làm cơ chế đó hoạt động không đúng. Kiểm tra bằng dưỡng hoặc thước đo góc tại một số đốt ngẫu nhiên khi nhận lô hàng lớn là thực hành cần thiết.

Ngoài profile, kiểm tra kích thước tổng thể (chiều cao, chiều rộng đáy, chiều dài), vị trí và kích thước lỗ cắm chốt ở hai đầu cấu kiện, và tình trạng bề mặt bê tông. Vết rỗ tổ ong lớn hoặc nứt bề mặt có thể là dấu hiệu bê tông không đạt mác hoặc quy trình bảo dưỡng không đúng.

Lỗ nâng hạ và khả năng vận chuyển an toàn

Mỗi đốt con lươn bê tông cần có lỗ nâng (lifting hole) hoặc điểm móc cẩu được thiết kế tại đúng vị trí trọng tâm để cấu kiện giữ thăng bằng khi cẩu. Nâng sai vị trí có thể làm cấu kiện bị nghiêng và rơi, gây tai nạn lao động. Lỗ nâng chuẩn thường có đường kính 30mm đến 40mm và được đặt tại hai điểm đối xứng theo chiều dài cấu kiện.

​​​​​​​

Thực tế sử dụng con lươn bê tông tại công trình giao thông Việt Nam

Con lươn bê tông đã có mặt trong hạ tầng giao thông Việt Nam từ nhiều thập kỷ, gắn liền với quá trình đô thị hóa và phát triển mạng lưới đường bộ. Có một số ứng dụng thực tế đặc trưng cho bối cảnh giao thông Việt Nam mà các tiêu chuẩn quốc tế không nhất thiết phản ánh đầy đủ.

1. Tổ chức giao thông trong các khu đô thị đang mở rộng là ứng dụng phổ biến nhất. Khi quy hoạch đường chưa hoàn chỉnh hoặc đường đang trong giai đoạn điều chỉnh, con lươn bê tông cho phép thay đổi tổ chức giao thông nhanh mà không cần thi công vật liệu cố định. Đây là lợi thế quan trọng trong bối cảnh đô thị hóa nhanh của Việt Nam nơi quy hoạch giao thông thường thay đổi theo từng giai đoạn phát triển.
2. Bảo vệ công trình hạ tầng đang thi công trên đường là ứng dụng thứ hai phổ biến tại Việt Nam. Tuyến metro, đường ngầm, hầm chui và mở rộng đường tại các thành phố lớn thường kéo dài nhiều năm, trong thời gian đó con lươn bê tông là giải pháp bảo vệ công nhân và thiết bị thi công khỏi dòng giao thông đang lưu thông liên tục bên cạnh.
3. Kiểm soát tốc độ và điều tiết lưu lượng tại các điểm đặc biệt như trước trường học, bệnh viện và nút giao phức tạp là ứng dụng thứ ba. Đặt con lươn bê tông tạo ra đoạn đường hẹp buộc xe phải giảm tốc, hiệu quả hơn biển giới hạn tốc độ về mặt tuân thủ thực tế vì tài xế không thể bỏ qua rào cản vật lý như có thể bỏ qua biển báo.

​​​​​​​

Vật liệu đơn giản, vai trò không đơn giản

Con lươn bê tông trông đơn giản: khối bê tông hình thang, xám, nặng, đặt giữa đường. Nhưng đằng sau sự đơn giản đó là một chuỗi quyết định kỹ thuật về hình học mặt cắt, về trọng lượng, về phương pháp kết nối và về cách bố trí, tất cả cùng hướng đến một mục tiêu là giữ phương tiện trong làn đường của mình ngay cả khi người lái mất kiểm soát thoáng qua.

Đầu tư vào thiết bị giao thông thụ động như dải phân cách bê tông không tạo ra tít báo và không được nhắc đến trong các hội thảo về công nghệ. Nhưng khi một vụ va chạm đối đầu được ngăn lại bởi hàng con lươn bê tông đặt đúng chỗ, kết quả đó rất thực và không thể đảo ngược.

Trong thiết kế giao thông, những thứ hoạt động lặng lẽ nhất thường là những thứ quan trọng nhất. Con lươn bê tông là một trong số đó.
