5 bước kiểm tra gối ống chuẩn khi vừa nhận hàng

Xe vừa dỡ hàng xuống công trình, đội thi công đã đứng chờ để kéo tuyến cống. Đây là lúc người ta hay bỏ qua việc kiểm tra, dù sửa sai ở thời điểm này là rẻ nhất. Một khối gối ống nứt ngầm hoặc lệch lòng cong sẽ làm cả hàng ống nghiêng, hở mối nối và phải tháo ra làm lại.

Hiểu món hàng trước khi cầm thước

Gối đỡ nằm ở đâu trong tuyến cống

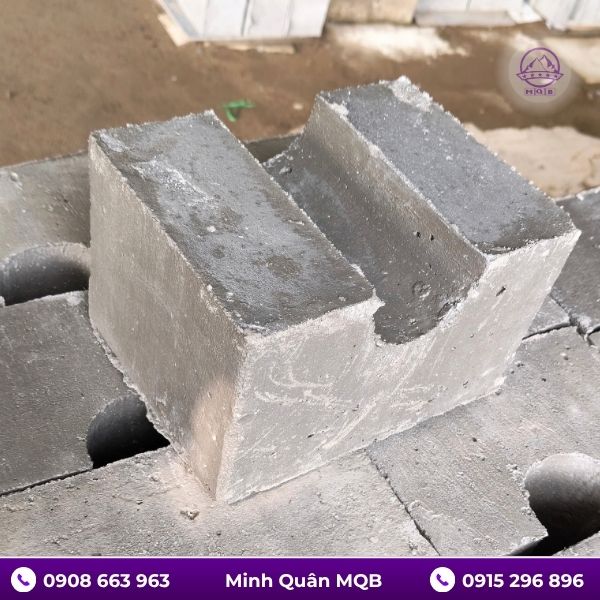

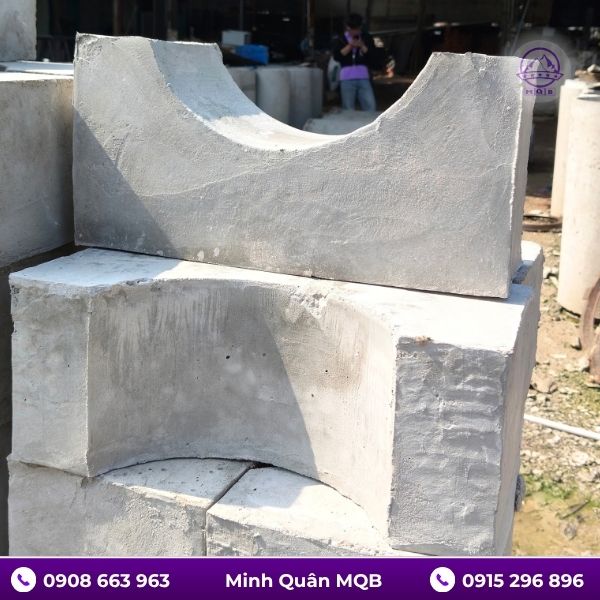

Gối bê tông kê ống là khối bê tông đúc sẵn, mặt trên khoét cong theo đường kính ngoài của ống. Khối này giữ ống đúng cao độ, chia tải xuống nền và chặn ống lăn khi xếp hàng. Mẫu của Minh Quân MQB trong hình có lòng cong lõm, thân đặc và hai mặt hông phẳng để xếp chồng lúc vận chuyển.

Gối chịu nén là chính. Khi nền lún không đều, phần cổ cong còn phải chịu thêm uốn và cắt. Vì vậy cổ cong và hai mép lòng là vùng cần soi kỹ nhất trên mỗi gối ống.

Ba thứ cần in sẵn trước khi xe đến

1. Bản vẽ hoặc đơn đặt hàng ghi đường kính ống, chiều dài và chiều cao gối.
2. Mác bê tông yêu cầu và ngày đúc của lô hàng.
3. Phiếu xuất kho kèm số lượng từng loại.

​​​​​​​

Thiếu một trong ba thứ này, việc đối chiếu sẽ chỉ dựa vào cảm tính.

Đối chiếu trước, đo đạc sau

Bước 1: Đếm và đọc nhãn từng khối

Hãy đếm khi hàng đã nằm dưới đất, đừng đếm trên thùng xe. Mỗi cỡ gối ống ứng với một đường kính ống nhất định, nên nhầm một cỡ là cả lô không dùng được. So kích thước ghi trên nhãn hoặc nét sơn đánh dấu với đơn hàng. Đồng thời hỏi rõ ngày đúc. Bê tông chưa đủ tuổi dễ sứt mép khi cẩu và cường độ chưa đạt mức thiết kế.

Bước 2: Soi bề mặt gối ống dưới ánh sáng nghiêng

Đứng cách khối khoảng một sải tay, dùng đèn pin hoặc tận dụng nắng chiều để vết nứt hiện rõ. Quan sát theo thứ tự: lòng cong, hai mép lòng, bốn góc đáy, hai mặt hông. Các lỗi cần ghi nhận gồm:

1. Nứt chân chim chạy dài qua cổ cong.
2. Rỗ tổ ong, lộ cốt liệu ở mặt tiếp xúc với ống.
3. Sứt vỡ góc làm mất cạnh tựa.
4. Bề mặt bở, vuốt tay thấy bụi xi măng bám nhiều.

​​​​​​​

Mặt hông nhám nhẹ do khuôn đúc là bình thường. Điều cần loại trừ là rỗ sâu và vết nứt thấu.

Cầm thước, cầm búa: kiểm tra bằng tay

Bước 3: Đo kích thước và thử độ ôm của lòng cong

Dùng thước thép đo chiều dài, chiều rộng và chiều cao ở ít nhất hai vị trí trên mỗi khối. Sai số so với bản vẽ phải nằm trong dung sai đã thỏa thuận ở hợp đồng. Với lòng cong, hãy mang theo một đoạn ống mẫu hoặc dưỡng cong cùng đường kính. Đặt vào lòng gối rồi quan sát: ống phải tiếp xúc đều, không kênh hai mép và không hở ở đáy.

Đây là phép thử quan trọng nhất của gối đỡ ống cống. Lòng cong của gối ống quyết định ống ngồi chắc hay chỉ tì vào hai điểm. Nếu tải dồn vào hai điểm đó, thân ống dễ nứt sau vài mùa mưa.

Bước 4: Gõ nghe tiếng và đặt thước kiểm tra đáy

Dùng búa nhỏ gõ nhẹ dọc thân khối, ở cổ cong, giữa thân và gần hai đầu. Tiếng đanh, gọn là bê tông đặc. Tiếng bộp, rè cho thấy bên trong có thể rỗng hoặc nứt.

Sau đó kê khối lên mặt phẳng và đặt thước thẳng dài khoảng một mét lên mặt đáy. Khe hở lớn nghĩa là đáy vênh. Gối vênh sẽ bập bênh trên lớp nền, ống bị lệch cao độ dù người lắp rất cẩn thận. Một chiếc gối ống đạt yêu cầu phải đứng vững, không lắc khi dùng tay đẩy nhẹ.

Chốt hồ sơ rồi mới ký nhận

Bước 5: Đối chiếu chứng từ và cường độ bê tông

Kiểm tra bằng mắt và búa chưa đủ để kết luận về cường độ. Hãy yêu cầu nhà sản xuất cung cấp kết quả nén mẫu của đúng lô hàng. Cường độ nén của bê tông được xác định theo TCVN 3118:2022. Nếu công trình cần kiểm chứng độc lập, có thể thuê đơn vị thí nghiệm đủ năng lực kiểm tra tại hiện trường bằng súng bật nẩy theo TCVN 9334:2012, rồi đối chiếu với mác ghi trong hồ sơ.

Cần phân biệt các tiêu chuẩn liên quan. Ống cống bê tông cốt thép đi cùng gối ống thường được xét theo TCVN 9113:2012. Việc thi công và nghiệm thu cấu kiện lắp ghép có thể tham chiếu TCVN 9115:2012. Tiêu chuẩn nào được áp dụng còn phụ thuộc yêu cầu trong hồ sơ thiết kế, nên hãy hỏi tư vấn giám sát trước khi nhận hàng.

Bộ chứng từ của lô gối ống nên có tối thiểu:

1. Kết quả nén mẫu bê tông của lô.
2. Thông tin ngày đúc và mác bê tông.
3. Phiếu giao hàng ghi đủ số lượng, chủng loại.

​​​​​​​

Phân loại khối lỗi ngay tại chỗ

Khi một khối gối ống không đạt, hãy xử lý theo mức độ:

1. Nứt xuyên thân hoặc vỡ mất góc tựa: loại bỏ và yêu cầu đổi.
2. Sứt mép nhỏ, không chạm vào mặt tiếp xúc với ống: ghi biên bản và thỏa thuận hướng xử lý.
3. Sai kích thước hoặc lòng cong không ôm ống: trả lại và đổi đúng cỡ.
4. Hãy chụp ảnh từng khối lỗi, ghi số lượng và nhờ lái xe cùng ký biên bản. Ảnh có ngày giờ giúp việc đổi hàng diễn ra nhanh, không phát sinh tranh cãi.

​​​​​​​

Nhận xong chưa phải hết việc

Giữ khối đạt chuẩn không hỏng ở bãi

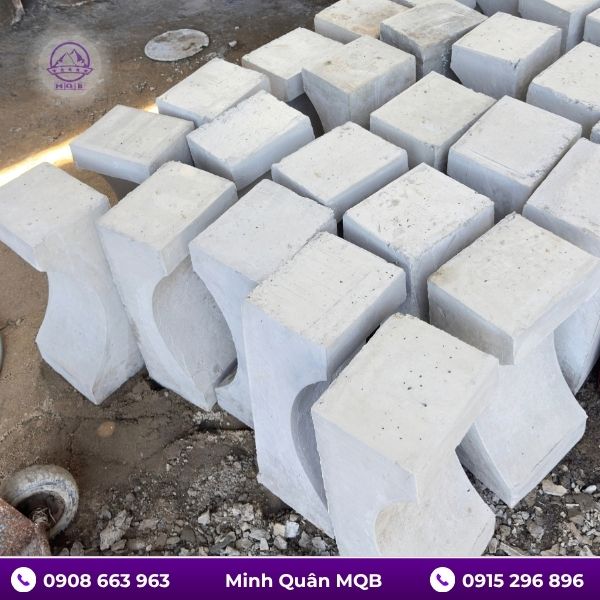

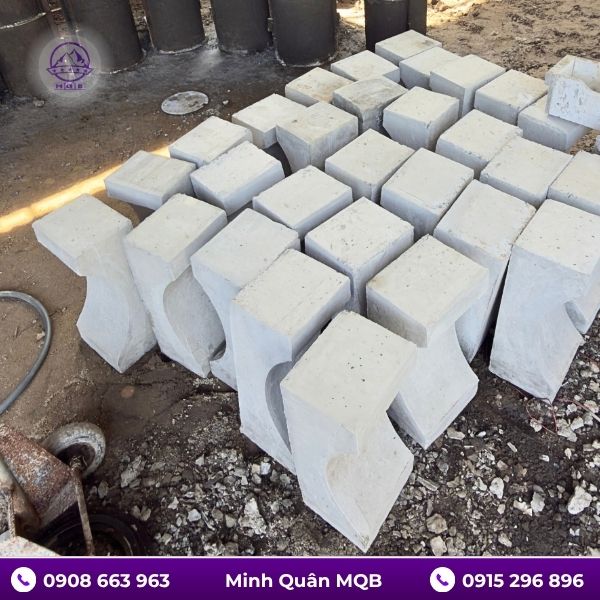

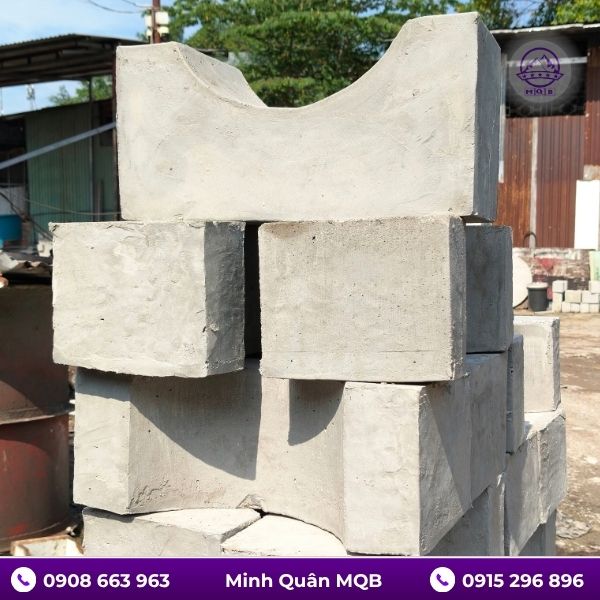

Nhiều khối đạt lúc nhận lại hỏng vì xếp kho sai. Hãy xếp gối ống trên nền phẳng, kê gỗ đều hai đầu và chồng vừa phải theo hướng dẫn của nhà sản xuất. Khi cẩu, dùng dây đai mềm và tránh móc vào mép lòng cong vì vị trí này rất dễ sứt.

Trước ngày lắp, hãy làm sạch bùn đất trong lòng cong. Lớp bùn mỏng cũng đủ làm ống ngồi không khít. Gối ống để ngoài trời mưa nắng thì không sao, nhưng cần soi lại nhanh một lượt trước khi cẩu xuống rãnh.

Gửi thông số sớm để chọn đúng cỡ gối

Khi đặt gối kê cống tại Minh Quân MQB, bạn nên gửi trước đường kính ống, chiều dài đoạn cống và cao độ thiết kế. Với những thông tin này, đơn vị cung cấp tư vấn được cỡ gối ống phù hợp và hạn chế sai lệch ngay từ khâu đặt hàng. Nếu cần trao đổi nhanh, bạn có thể gọi 0908 663 963 hoặc 0915 296 896.

Năm bước trên mất chừng vài chục phút cho một lô hàng, trong khi việc đào lên thay một hàng gối lệch có thể ăn mất cả tuần tiến độ. Hãy xem việc kiểm tra gối ống như bước đầu tiên của công tác lắp đặt, và làm trước khi ký nhận.
