TCVN Về Dải Phân Cách Bê Tông: Kích Thước Và Yêu Cầu Cốt Thép

Trong hệ thống hạ tầng giao thông, phân cách bê tông luôn đóng vai trò như tuyến phòng thủ quan trọng, giúp điều hướng dòng xe, hạn chế va chạm và duy trì trật tự lưu thông ở nhiều cấp độ đường bộ. Dù xuất hiện ở hầu hết các tuyến quốc lộ, cao tốc hay khu đô thị, không phải ai cũng hiểu rõ tiêu chuẩn kỹ thuật – đặc biệt là những quy định trong TCVN về kích thước hình học và thông số cốt thép.

1. Tầm quan trọng của TCVN đối với dải phân cách

Các tiêu chuẩn quốc gia không chỉ là cơ sở pháp lý cho thiết kế và sản xuất, mà còn là “hệ quy chiếu” thể hiện mức độ an toàn của công trình ứng dụng trong giao thông. Dải phân cách bằng bê tông chịu tác động mạnh từ tải trọng xe, rung chấn liên tục và môi trường ngoài trời nên các chỉ số kỹ thuật phải được chuẩn hóa chặt chẽ.

TCVN quy định rõ ràng về vật liệu cấu thành, cấp độ bền, dung sai kích thước, quy cách bố trí cốt thép và yêu cầu về lớp bảo vệ nhằm giữ cho kết cấu ổn định trong thời gian dài. Tuân thủ những tiêu chuẩn này giúp gia tăng khả năng chống biến dạng, ngăn ngừa nứt gãy và duy trì tuổi thọ khai thác.

2. Quy định về kích thước dải phân cách theo TCVN

Kích thước của dải phân cách ảnh hưởng trực tiếp đến hiệu quả dẫn hướng và khả năng chống va đập. Tùy mục tiêu sử dụng mà TCVN phân loại kích thước tiêu chuẩn khác nhau.

2.1 Dải phân cách cố định

Loại này thường xuất hiện trên quốc lộ, đường cao tốc hoặc tuyến có mật độ lưu thông lớn.

• Chiều cao tiêu chuẩn: 820–900 mm

• Chiều rộng phần chân: 500–700 mm

• Chiều rộng phần đỉnh: 140–200 mm

• Góc dốc bề mặt: thiết kế nhằm phản hồi năng lượng va chạm – hỗ trợ xe “trượt” an toàn thay vì va đập trực diện.

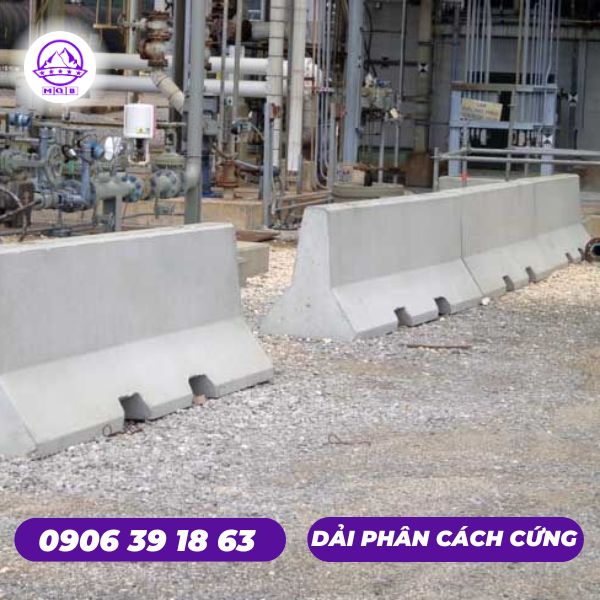

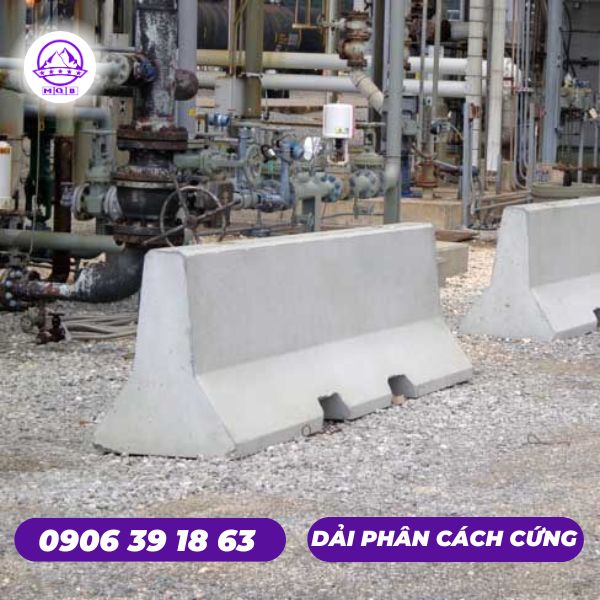

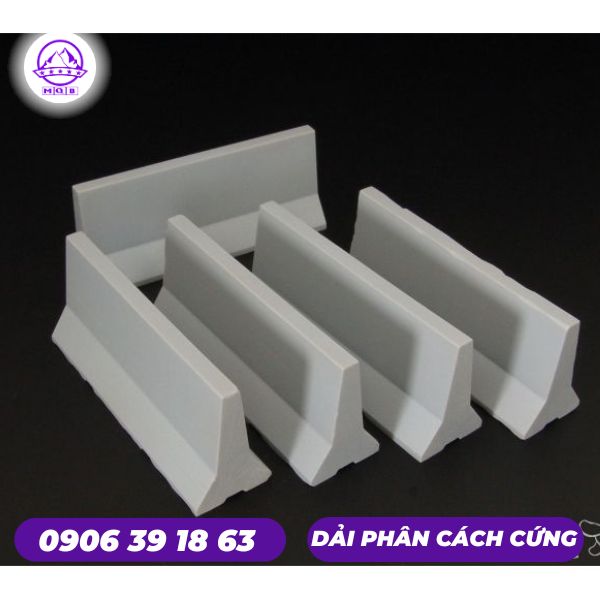

Hình dạng đặc trưng dạng chữ F hoặc New Jersey được sử dụng phổ biến nhờ khả năng phân tán lực tốt.

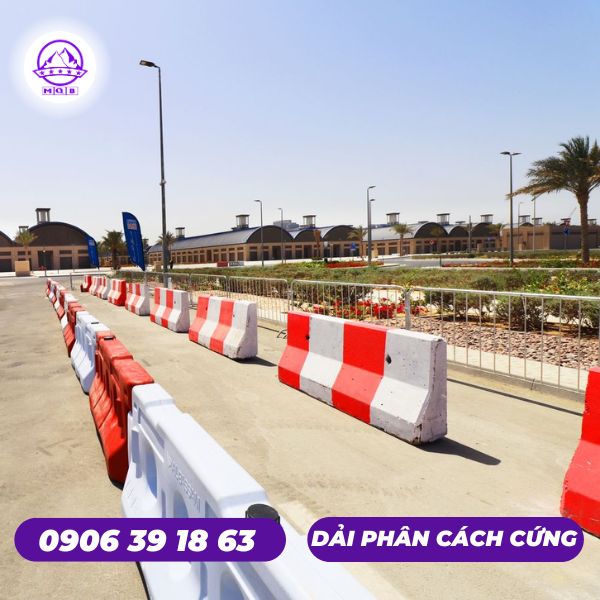

2.2 Dải phân cách di động

Được dùng trong thi công đường hoặc phân luồng tạm thời:

• Chiều cao: từ 450 mm trở lên

• Khối lượng: đủ để ổn định nhưng cho phép xe cẩu, xe nâng di chuyển linh hoạt

• Kết cấu: thường nhỏ gọn, đơn giản hóa so với dải cố định

Dù là cố định hay di động, mọi kích thước đều phải tuân thủ dung sai nghiêm ngặt để đảm bảo khả năng liên kết và mạch nối đồng nhất trên toàn tuyến.

3. Yêu cầu cốt thép trong dải phân cách bê tông

Bên cạnh kích thước, bố trí cốt thép là yếu tố trọng yếu quyết định độ cứng và tính bền vững của cấu kiện.

3.1 Chủng loại và đường kính thép

TCVN cho phép sử dụng:

• Thép CB240, CB300 cho cốt đai

• Thép CB400 hoặc CB500 cho cốt chủ

• Đường kính thông dụng: Ø6 – Ø16 tùy thiết kế và cấp chịu lực

Tùy loại dải phân cách, số lượng thép dọc có thể từ 2–6 thanh, kết hợp với đai Ø6–Ø8 bố trí theo khoảng cách 150–200 mm.

3.2 Bố trí và lớp bê tông bảo vệ

Để đảm bảo chống ăn mòn và tăng tuổi thọ:

• Lớp bê tông bảo vệ: ≥ 20–25 mm

• Khoảng cách cốt thép: phân bổ đều tránh tập trung ứng suất

• Liên kết neo: đảm bảo không xê dịch trong quá trình đổ bê tông

4. Bê tông sử dụng trong dải phân cách theo tiêu chuẩn

Một yếu tố quan trọng nhưng thường bị bỏ qua là chất lượng bê tông. TCVN quy định:

• Mác bê tông tối thiểu: B25 – B30

• Độ sụt: 2–4 cm đối với sản phẩm đúc khuôn

• Phụ gia: chống thấm, giảm co ngót hoặc tăng cường độ nếu cần

• Tỷ lệ nước/xi măng: tối ưu để hạn chế rỗ khí, nứt sớm và đảm bảo bề mặt hoàn thiện tốt

Trong các công trình yêu cầu độ bền cao hoặc môi trường khắc nghiệt, việc tăng mác bê tông hoặc cải thiện phụ gia là phương án được các đơn vị thi công ưu tiên.

5. Tiêu chuẩn kiểm tra chất lượng trước khi xuất xưởng

Để đảm bảo dải phân cách đáp ứng đúng TCVN, mỗi lô sản phẩm phải trải qua nhiều bước kiểm định:

5.1 Kiểm tra kích thước thực tế

Sử dụng thước thép hoặc thước chuyên dụng đo:

• Chiều cao

• Bề rộng chân và đỉnh

• Góc nghiêng

• Sai số cho phép chỉ từ 2–5 mm tùy vị trí

5.2 Kiểm tra cơ lý bê tông

• Kiểm tra cường độ nén bằng mẫu lập phương

• Kiểm tra độ đặc chắc, mức rỗ mặt

• Quan sát vết nứt, đường gãy hoặc lỗ rỗng

5.3 Kiểm tra cốt thép

• Đối chiếu đúng chủng loại

• Đo khoảng cách, đường kính

• Kiểm tra độ dính bám và tình trạng gỉ sét

• Xác nhận lớp bê tông bảo vệ không bị vi phạm

Quy trình kiểm định nghiêm ngặt này giúp sản phẩm đạt độ tin cậy cao trước khi đưa vào lắp đặt.

6. Lợi ích khi sử dụng dải phân cách đạt chuẩn TCVN

6.1 Tối ưu khả năng dẫn hướng và chống va đập

Nhờ hình dạng và kích thước được nghiên cứu khoa học, dải phân cách chuẩn giúp:

• Hạn chế hiện tượng xe leo lên phần phân cách

• Giảm mức độ nghiêm trọng của va chạm

• Giữ ổn định cho xe mất lái

• Tăng an toàn cho người tham gia giao thông

6.2 Độ bền vượt trội trong khai thác

Cốt thép bố trí đúng chuẩn, lớp bê tông bảo vệ hợp lý giúp:

• Giảm nguy cơ ăn mòn

• Ngăn nứt gãy do rung động kéo dài

• Duy trì kết cấu ổn định trong nhiều năm

6.3 Dễ thi công và bảo trì

Nhờ kích thước đồng nhất, việc lắp đặt trở nên nhanh chóng và thuận tiện. Khi cần thay thế, chỉ cần tháo rời từng khối mà không ảnh hưởng đến toàn bộ tuyến phân luồng.

7. Gợi ý lựa chọn đơn vị sản xuất đạt chuẩn

Để đảm bảo các sản phẩm dải phân cách đáp ứng đúng tiêu chuẩn kỹ thuật, nhà thầu cần lưu ý:

• Lựa chọn đơn vị có chứng chỉ ISO, kiểm định TCVN đầy đủ

• Kiểm tra mẫu thực tế trước khi ký đơn hàng

• Yêu cầu cung cấp bản vẽ thiết kế, biên bản kiểm tra cốt thép và biên bản cường độ bê tông

• Ưu tiên doanh nghiệp sở hữu dây chuyền đúc rung hoặc đúc khuôn công nghiệp

Dải phân cách đạt chuẩn không chỉ là yêu cầu mang tính pháp lý, mà còn là yếu tố then chốt đảm bảo an toàn giao thông và tuổi thọ hạ tầng. Khi nắm rõ các quy định trong TCVN về kích thước, vật liệu và cốt thép, chủ đầu tư và nhà thầu hoàn toàn có thể kiểm soát chất lượng công trình một cách chủ động và chính xác. Việc hiểu và áp dụng đúng tiêu chuẩn là cách tối ưu hóa chi phí, giảm rủi ro và đảm bảo sự bền vững của toàn bộ tuyến đường.
