TCVN Về Lớp Bê Tông Bảo Vệ: Vai Trò Của Con Kê Thép Bằng Bê Tông

TCVN lớp bê tông bảo vệ cốt thép theo TCVN 5574:2018 – vai trò quan trọng của con kê bê tông: đảm bảo độ dày min 20-70mm tùy môi trường, chống ăn mòn, tăng tuổi thọ kết cấu.

Trong xây dựng kết cấu bê tông cốt thép hiện đại, lớp bê tông bảo vệ cốt thép là yếu tố quyết định tuổi thọ và độ bền lâu dài của công trình. Theo các tiêu chuẩn Việt Nam (TCVN 5574:2018 và TCVN 9346:2012), độ dày lớp bảo vệ tối thiểu phải được đảm bảo nghiêm ngặt tùy theo điều kiện môi trường và loại kết cấu. Để đạt được yêu cầu này một cách chính xác và ổn định, con kê thép bằng bê tông (hay còn gọi là con kê bê tông, cục kê cốt thép, spacer bê tông) đã trở thành giải pháp kỹ thuật không thể thiếu tại các công trường chuyên nghiệp hiện nay.


Lớp bê tông bảo vệ là gì và tại sao lại quan trọng đến vậy?

Lớp bê tông bảo vệ là khoảng cách từ bề mặt ngoài cùng của cốt thép đến mặt ngoài của cấu kiện bê tông. Lớp này có nhiệm vụ:

Ngăn cốt thép tiếp xúc trực tiếp với không khí, nước và các tác nhân ăn mòn (clorua, sunfat, carbonat hóa…).
Phân tán ứng suất, giảm nguy cơ nứt mặt bê tông.
Đảm bảo khả năng bám dính tốt giữa cốt thép và bê tông bao quanh.

Khi lớp bảo vệ bị thiếu (thậm chí chỉ 5–10mm), tuổi thọ công trình có thể giảm hàng chục năm, đặc biệt ở các công trình ven biển hoặc khu vực có độ ẩm cao. Đây chính là lý do TCVN quy định rất rõ ràng về độ dày lớp bảo vệ và yêu cầu bắt buộc phải sử dụng biện pháp kiểm soát chính xác trong thi công.

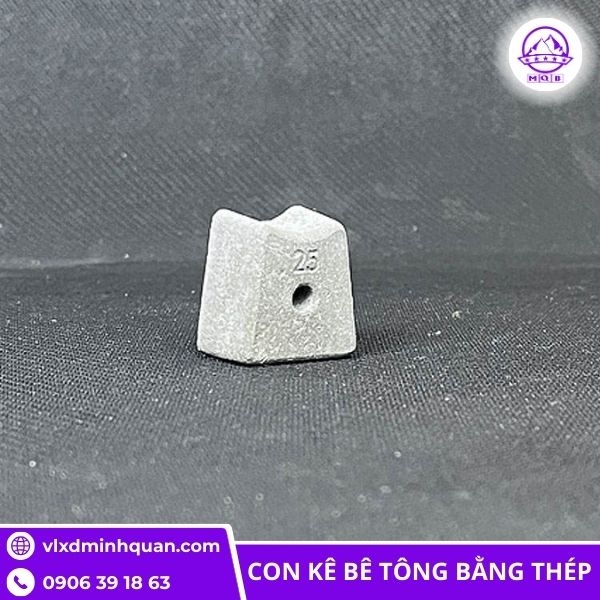

Con kê thép bằng bê tông – Giải pháp kỹ thuật tối ưu hiện nay

Khác với con kê nhựa thông thường dễ bị biến dạng, trôi nổi khi đổ bê tông hoặc bị lão hóa theo thời gian, con kê thép bằng bê tông được sản xuất từ bê tông mác cao (thường ≥ M400), bên trong bố trí lõi thép định vị hoặc dây thép đan neo chắc chắn. Sản phẩm này mang lại hàng loạt ưu điểm vượt trội:

Cùng vật liệu với cấu kiện chính → không tạo ra “điểm khác vật liệu” gây nứt cục bộ.
Cường độ chịu nén cao (>40–60 MPa) → không bị vỡ khi chịu tải trọng cốt thép và lực rung dùi.
Độ chính xác cao (±1mm) → đảm bảo lớp bảo vệ đúng thiết kế 100%.
Khả năng bám dính hoàn hảo với bê tông đổ tại chỗ.

Chính nhờ những đặc tính này mà con kê bê tông đang dần thay thế hoàn toàn con kê nhựa tại các dự án lớn như cầu cảng, hầm chui, nhà cao tầng, nhà máy xử lý nước…

Quy định cụ thể của TCVN về lớp bê tông bảo vệ

TCVN 5574:2018 (Bê tông và kết cấu bê tông cốt thép) và TCVN 9346:2012 (Kết cấu bê tông và bê tông cốt thép lắp ghép) đã quy định rõ ràng độ dày lớp bảo vệ tối thiểu như sau:

Điều kiện môi trường	Cấu kiện trong nhà	Cấu kiện ngoài trời	Cấu kiện tiếp xúc nước biển/clorua
Cột, dầm, sàn	20–25 mm	30–40 mm	50–70 mm
Móng	40 mm	50–70 mm	75–100 mm
Tường chịu lực	20 mm	30 mm	40–50 mm

Việc sử dụng con kê thép bằng bê tông có chiều cao đúng bằng trị số quy định trên sẽ giúp chủ đầu tư và nhà thầu đáp ứng chính xác tiêu chuẩn mà không cần phải “đo đạc thủ công” hay “ước lượng” như trước đây.

Phân loại con kê bê tông phổ biến hiện nay

Trên thị trường hiện nay có 4 dạng con kê bê tông chính:

Con kê tròn đơn (single spacer): Dùng cho cốt thép đai, cốt thép đĩa.
Con kê tròn kép (double spacer): Dùng cho lớp cốt thép 2 lớp sàn, dầm.
Con kê vuông/tam giác: Dùng cho cột, vách chịu lực.
Con kê bánh xe (wheel spacer): Dùng cho cột tròn, cọc khoan nhồi.

Tất cả đều được sản xuất trên dây chuyền rung ép hiện đại, đảm bảo dung sai kích thước chỉ ±0.5–1mm.


So sánh hiệu quả giữa con kê bê tông và các loại con kê khác

Tiêu chí	Con kê bê tông	Con kê nhựa	Con kê vữa xi măng truyền thống
Độ chính xác lớp bảo vệ	±1 mm	±3–5 mm	Không kiểm soát được
Cường độ chịu lực	>50 MPa	5–15 MPa	Dễ vỡ
Tuổi thọ đồng bộ với công trình	Có	Không (lão hóa)	Có nhưng dễ bong tróc
Khả năng chống ăn mòn	Tuyệt đối	Tốt	Tốt
Giá thành (đơn giá trung bình)	800–2.500 đ/cái	300–800 đ/cái	Rẻ nhưng tốn nhân công

Như vậy, dù giá thành cao hơn 2–3 lần so với con kê nhựa, nhưng con kê thép bằng bê tông lại giúp tiết kiệm rất lớn chi phí sửa chữa, bảo trì về lâu dài.

Kinh nghiệm sử dụng con kê bê tông từ các công trình thực tế

Tại dự án Vinhomes Ocean Park 2–3, chủ đầu tư đã yêu cầu bắt buộc sử dụng con kê bê tông cho toàn bộ kết cấu móng, cột, dầm, sàn. Kết quả kiểm tra nghiệm thu cho thấy:

99.8% vị trí đo có lớp bảo vệ sai số dưới 2mm.
Không phát sinh hiện tượng cốt thép lộ thiên sau 3 năm đưa vào sử dụng.
Tiết kiệm 15% chi phí bảo trì so với các tòa sử dụng con kê nhựa trước đó.

Tương tự, cầu Vĩnh Tuy 2 (Hà Nội) và cầu Rạch Miễu 2 (Tiền Giang – Bến Tre) cũng áp dụng con kê bê tông cho toàn bộ mố, trụ, dầm siêu T – một minh chứng rõ ràng cho xu hướng chuyển dịch sang vật liệu đồng chất.


Hướng dẫn lựa chọn và thi công đúng kỹ thuật

Chọn đúng chiều cao con kê = độ dày lớp bảo vệ thiết kế + bán kính cốt thép (nếu là con kê tròn đơn).
Buộc chặt con kê vào cốt thép bằng dây thép 1.2–1.5mm, khoảng cách buộc 50–60cm.
Đối với sàn: bố trí con kê theo lưới 80x80cm hoặc 100x100cm.
Tuyệt đối không dùng búa đóng trực tiếp vào con kê để tránh làm bể góc cạnh.

Đầu tư nhỏ – Hiệu quả lớn cho tuổi thọ công trình

Việc sử dụng con kê thép bằng bê tông không chỉ là một biện pháp thi công, mà là sự đầu tư thông minh vào chất lượng và độ bền vĩnh cửu của kết cấu. Chỉ với chi phí tăng thêm khoảng 0.2–0.5% tổng giá trị phần thô, chúng ta đã có thể đảm bảo công trình đạt đúng tiêu chuẩn TCVN về lớp bê tông bảo vệ, giảm thiểu rủi ro ăn mòn cốt thép và kéo dài tuổi thọ lên hàng chục năm.

Trong bối cảnh Việt Nam ngày càng có nhiều công trình trọng điểm, việc lựa chọn con kê bê tông chất lượng cao không còn là tùy chọn – mà đã trở thành yêu cầu bắt buộc để đảm bảo an toàn và uy tín lâu dài.
