Cách Lựa Chọn Kích Thước Con Kê Bê Tông Phù Hợp Với Từng Cấu Kiện

Kích thước con kê bê tông phù hợp từng cấu kiện: sàn 20-35mm, dầm 35-40mm, cột 25-50mm, móng 70-100mm theo TCVN 5574:2018

Con kê bê tông (hay còn gọi là cục kê bê tông, viên kê thép, spacer bê tông) không chỉ đơn giản là một phụ kiện nhỏ bé mà chính là “người gác cổng” quyết định độ bền lâu dài và tính toàn vẹn kết cấu bê tông cốt thép. Một lớp bảo vệ bê tông quá mỏng do chọn sai kích thước con kê sẽ dẫn đến hiện tượng ăn mòn cốt thép, nứt nẻ, giảm tuổi thọ công trình lên đến hàng chục năm. Ngược lại, chọn con kê quá dày sẽ gây lãng phí vật liệu và làm tăng nguy cơ tập trung ứng suất tại điểm tiếp xúc. Vì vậy, việc lựa chọn kích thước con kê bê tông phù hợp với từng loại cấu kiện không phải là vấn đề cảm tính mà đòi hỏi hiểu biết chuyên sâu về tiêu chuẩn, tải trọng và điều kiện thi công thực tế.


Con kê bê tông là gì và tại sao kích thước lại quan trọng đến vậy?

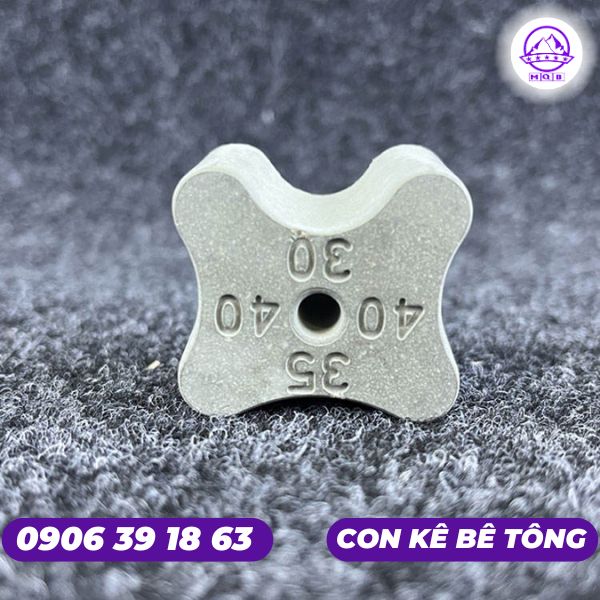

Con kê bê tông là những khối bê tông nhỏ được chế tạo sẵn, có cường độ cao (thường ≥ 50–70 MPa), dạng hình trụ tròn, vuông, chữ nhật hoặc hình thang, có hoặc không gắn dây thép buộc sẵn. Nhiệm vụ chính của chúng là:

Đảm bảo lớp bảo vệ bê tông (concrete cover) đúng theo thiết kế
Giữ cố định vị trí cốt thép trong ván khuôn trước và trong khi đổ bê tông
Chịu lực nén cục bộ cực lớn mà không bị vỡ vụn

Nếu kích thước con kê không phù hợp, lớp bảo vệ sẽ bị sai lệch → cốt thép tiếp xúc sớm với không khí, nước, muối → ăn mòn → công trình giảm tuổi thọ nghiêm trọng. Theo nghiên cứu của Viện Nghiên cứu Bê tông Việt Nam, hơn 65% các vết nứt dọc theo cốt thép đốt sàn xuất phát từ lớp bảo vệ không đủ do con kê sai kích thước.

Các yếu tố quyết định việc chọn kích thước con kê bê tông

Để chọn đúng, kỹ sư và chỉ huy công trường cần xem xét đồng thời 5 yếu tố sau:

Độ dày lớp bảo vệ bê tông theo tiêu chuẩn
- TCVN 5574:2018 và ACI 318-19 quy định rõ lớp bảo vệ tối thiểu cho từng môi trường tiếp xúc (trong nhà, ngoài trời, biển, hóa chất…).
- Ví dụ: cột, dầm ngoài trời ≥ 40 mm, sàn mái ≥ 30 mm, móng tiếp xúc đất ≥ 70 mm.

Đường kính cốt thép lớn nhất trong cấu kiện
- Con kê phải cao hơn ít nhất 5–10 mm so với đường kính thép lớn nhất để tránh hiện tượng “xuyên thủng” khi đổ bê tông.

Loại cấu kiện (dọc – ngang – đứng)
- Cấu kiện nằm ngang (sàn, dầm): ưu tiên con kê hình tròn hoặc có đáy rộng để tăng diện tích tiếp xúc.
- Cấu kiện đứng (cột, vách, tường): dùng con kê có dây buộc sẵn hoặc dạng kẹp.

Tải trọng và điều kiện rung đầm
- Khu vực rung đầm mạnh (đầm dùi Φ60–Φ76) cần con kê cường độ ≥ 60 MPa, kích thước đáy ≥ 50×50 mm.

Yêu cầu thẩm mỹ và chống thấm
- Công trình cao cấp, mặt bê tông lộ thiên: dùng con kê cùng mác với bê tông chính, màu sắc tương đồng để không lộ vết.

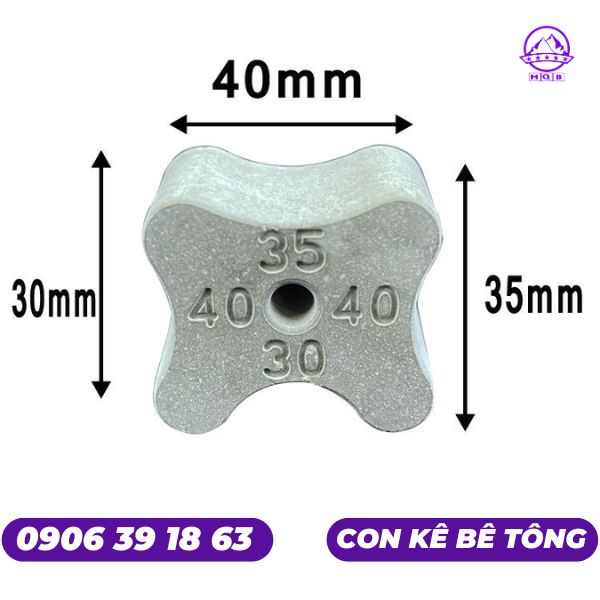

Bảng kích thước con kê bê tông phổ biến và ứng dụng thực tế

Dưới đây là bảng tổng hợp kích thước con kê được các nhà máy lớn tại Việt Nam (Ly tâm Thủ Đức, Việt Nhật, Tân Hoàng Long, SAKO Việt Nam…) đang sản xuất và được các tổng thầu lớn tin dùng:

Kích thước (cao × đáy)	Lớp bảo vệ đạt được	Ứng dụng chính	Ghi chú
15/20 × 50×50 mm	15–20 mm	Lớp thép sàn trên, dầm nhỏ	Dùng cho nhà dân dụng thông thường
25 × 50×50 mm	25 mm	Sàn nhà cao tầng, ban công	Phổ biến nhất thị trường
30 × 60×60 mm	30 mm	Sàn mái, sân thượng, nhà xưởng	Chịu rung đầm mạnh
35 × 60×60 mm	35 mm	Dầm chính, sàn vượt nhịp lớn	Thường gắn dây thép 2mm
40 × 70×70 mm	40 mm	Cột ngoài trời, dầm cầu, cầu vượt	Cường độ ≥ 70 MPa
50 × 80×80 mm	50 mm	Vách hầm, tường chắn, bể nước ngầm	Chống thấm cao
60–75–90–100 mm	60–100 mm	Móng băng, móng cọc, đài cọc	Dạng trụ tròn hoặc vuông lớn

Lưu ý: Kích thước “cao” chính là lớp bảo vệ thực tế đạt được khi đặt con kê đúng chiều.

Hướng dẫn chi tiết chọn con kê cho từng loại cấu kiện phổ biến

1. Sàn bê tông cốt thép nhà dân dụng và chung cư

Lớp bảo vệ thép sàn trên: 20–25 mm
Thép sàn dưới: 30–35 mm (nếu có lớp lót gạch) → Dùng con kê 25 mm cho lớp trên, 30–35 mm cho lớp dưới.
Mật độ bố trí: 4–6 viên/m², ưu tiên dạng có dây buộc sẵn để tránh xê dịch khi công nhân giẫm lên.

2. Dầm chính, dầm sàn vượt nhịp > 6m

Lớp bảo vệ tối thiểu 35–40 mm → Chọn con kê 40 mm, đáy ≥ 70×70 mm để tránh lún cục bộ khi bê tông tươi nặng 2,4 tấn/m³ đè lên.

3. Cột bê tông (trong nhà và ngoài trời)

Cột trong nhà: con kê 25–30 mm
Cột ngoài trời, tiếp xúc mưa: tối thiểu 40–50 mm → Nên dùng loại con kê vòng (circular spacer) hoặc con kê kẹp 2 nửa bọc quanh thép đai để cố định chắc chắn.

4. Móng băng, móng bè, đài cọc

Lớp bảo vệ 70–100 mm → Dùng con kê dạng trụ cao 75–100 mm, đáy rộng ≥ 100×100 mm, cường độ ≥ 80 MPa.
Đặc biệt với móng tiếp xúc nước ngầm có sunfat: dùng con kê bê tông mác 600–800 kèm phụ gia chống ăn mòn.

5. Tường vách bê tông đúc sẵn hoặc đổ tại chỗ

Thép 2 lớp → cần 2 kích thước con kê khác nhau (mặt trong 25 mm, mặt ngoài 40–50 mm).
Ưu tiên con kê dạng “bánh xe” hoặc “cánh quạt” để cố định cả 2 lớp thép cùng lúc.

Những sai lầm thường gặp khi chọn và sử dụng con kê bê tông

Dùng chung một kích thước cho toàn công trình → dẫn đến lớp bảo vệ không đồng đều.
Dùng con kê nhựa thay thế hoàn toàn trong môi trường khắc nghiệt → nhựa giòn, vỡ khi rung đầm mạnh.
Bố trí quá thưa (>1 m²/viên) → thép bị võng, lớp bảo vệ trên giảm mạnh.
Dùng gạch vỡ, đá dăm kê thay thế → không đạt cường độ → vỡ vụn, mất lớp bảo vệ ngay khi đổ bê tông.

Đầu tư đúng con kê – bảo vệ công trình trăm năm

Con kê bê tông dù chỉ chiếm chưa tới 0,3% tổng chi phí vật liệu nhưng lại quyết định đến 70% tuổi thọ kết cấu bê tông cốt thép. Việc lựa chọn kích thước con kê phù hợp không chỉ là tuân thủ tiêu chuẩn mà còn là trách nhiệm lâu dài của kỹ sư, nhà thầu đối với công trình và cộng đồng.

Hãy luôn yêu cầu nhà cung cấp cung cấp giấy kiểm tra cường độ nén (thường ≥ 50 MPa), chứng nhận chất lượng sản phẩm (QCVN 16:2023/BXD) và đặc biệt là bảng kích thước đa dạng để linh hoạt theo từng cấu kiện. Một công trình bền vững bắt đầu từ những chi tiết nhỏ nhất – và con kê bê tông chính là chi tiết không thể xem thường.

Nếu bạn đang chuẩn bị thi công và cần tư vấn chọn đúng loại, đúng kích thước con kê bê tông cho dự án cụ thể, hãy liên hệ ngay với các nhà máy uy tín hoặc đội ngũ kỹ thuật của chúng tôi để được hỗ trợ hoàn toàn miễn phí.
